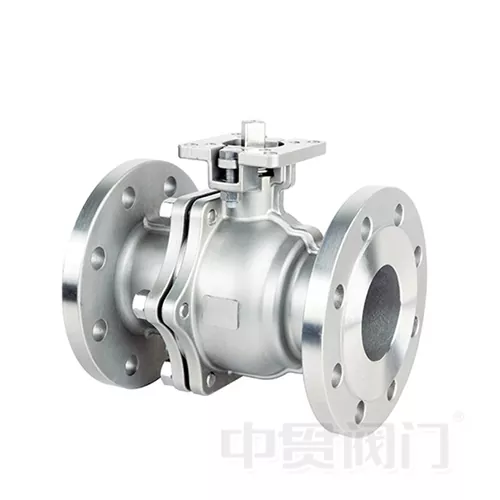

ASME Standart Flanşlı Yüksək Platformalı Paslanmayan Polad Kürə Vana

ASME Standart Flanşlı Yüksək Platformalı Paslanmayan Polad Kürə Vanası maye idarəetmə sistemlərində korroziyalı mühit, yüksək temperatur/yüksək təzyiq şərtləri və sərt sızdırmazlıq tələblərini idarə etmək üçün hazırlanmış peşəkar dərəcəli sənaye klapandır.

Klapanın gövdəsi və bütün islanmış hissələr boru sistemlərinə təhlükəsiz və etibarlı qoşulmanı təmin etmək üçün ASME B16.5 standart flanşları ilə birlikdə yüksək dərəcəli paslanmayan poladdan (CF8 / CF8M / CF3M mövcuddur) hazırlanır. Adi top klapanları ilə müqayisədə unikaldırinteqrasiya olunmuş yüksək platformalı dizaynƏlavə mötərizələr olmadan pnevmatik, elektrik və ya elektro-hidravlik ötürücülərin sürətli quraşdırılmasına imkan verən standart ISO 5211 montaj yastığı ilə birbaşa klapan gövdəsinin üstündədir.

Əsas məhsullarından biri kimiZhongguan klapan, bu top klapan neft və qaz ötürülməsi, kimyəvi reaktor sistemləri, qida dərəcəli sanitar xətlər, əczaçılıq təmizlənmiş su sistemləri, dəniz suyunun duzsuzlaşdırılması və dəniz ballast sistemlərində geniş istifadə edilmişdir. Mükəmməl korroziyaya davamlılığı, qabarcıq keçirməyən sıfır sızma sızdırmazlığı və yanğına qarşı təhlükəsiz dizaynı ilə, texniki xidmət tezliyini və ümumi sahiblik dəyərini əhəmiyyətli dərəcədə azaldaraq, uzunmüddətli sabit əməliyyat təmin edir.

Əsas Texniki Üstünlüklər

1. Əla Korroziya və Yüksək Temperatur Müqaviməti

• Material Seçimləri: Valf gövdəsi və top CF8 / CF8M (304 / 316 paslanmayan polad) və ya daha yüksək dərəcəli CF3M (316L). Optimallaşdırılmış nikel, xrom və molibden tərkibi sulfat turşusu, xlorid turşusu, qələvi məhlullar, duz spreyi və müxtəlif üzvi həlledicilərə qarşı əla müqavimət göstərir.
• Temperatur diapazonu: -29°C-dən +250°C-dək uyğundur (yüksək temperaturda qablaşdırma variantları ilə +350°C-ə qədər uzadıla bilər). Buxar xətlərində, isti yağ sistemlərində və digər yüksək temperatur tətbiqlərində möhürlənmə çatışmazlığı və ya bədən deformasiyası olmadan etibarlı şəkildə işləyir.
• Uyğun mühit: Xam neft, təbii qaz, turşu/qələvi məhlulları, dəniz suyu, əczaçılıq həllediciləri, qida materialları, xlor tərkibli mühitlər və s.

2. Bubble-Tight Sıfır Sızma + Yanğın Təhlükəsiz Dizayn

• Sızma dərəcəsi: ISO 5208 Sinif VI (baloncuq keçirməz) üçün sınaqdan keçirilmişdir - nominal təzyiq altında görünən sızma yoxdur. Zəhərli, alışan və ya yüksək dəyərli mühitlər üçün idealdır.
• Yanğın Təhlükəsiz Quruluş: Top və oturacaq arasında metaldan metala ikinci dərəcəli sızdırmazlıq səthi. Yumşaq oturacaqların yanmasından sonra belə, klapan API 607 ​​/ ISO 10497 yanğın təhlükəsizliyi standartlarına cavab verən əsas bağlanma qabiliyyətini saxlayır.
• Anti-Statik Dizayn: Gövdə və top arasındakı antistatik yay etibarlı yük dağılmasını təmin edir, statik yığılma nəticəsində yaranan partlayış risklərini aradan qaldırır.

3. İnteqrasiya edilmiş Yüksək Platforma Quruluşu – Aktuatorun 5 dəqiqəyə quraşdırılması

• İnterfeys Standartı: Yüksək platforma ISO 5211-ə uyğundur, pnevmatik və elektrik ötürücülərinin əsas markalarına birbaşa uyğun gəlir - xüsusi adapter lövhələri və ya mötərizə tələb olunmur.
• Quraşdırma Effektivliyi: Ötürücünün yerində montajı üçün yalnız boltlar + gövdəli mufta tələb olunur. Bir nəfər işi 5 dəqiqə ərzində başa çatdıra bilər, ənənəvi braketə quraşdırılmış klapanlarla müqayisədə quraşdırma vaxtının 2/3-nə qənaət edir.
• Əməliyyat Sabitliyi: İnteqrasiya edilmiş platforma ötürücü ilə gövdə arasındakı ötürmə məsafəsini qısaldır, əks zərbəni azaldır və dövrənin ömrünü və mövqe rəyi dəqiqliyini yaxşılaşdırır.

4. Aşağı Axına Müqavimət və Yüksək Cv Dəyəri – Enerjiyə qənaət

• Axın Yolu Dizaynı: Hamar daxili konturları olan tam və ya standart çuxurlu dizayn təzyiq düşməsini minimuma endirir. Tam çuxurlu modellər orijinal sistem axını xüsusiyyətlərini qoruyaraq eyni ölçülü boru ilə demək olar ki, eyni olan Cv dəyəri verir.
• Enerjiyə qənaət: Aşağı axın müqaviməti nasosun enerji istehlakının azaldılması deməkdir. Kimyəvi və ya su təmizləyici qurğularda 24/7 davamlı əməliyyatlar üçün illik elektrik enerjisinə qənaət əhəmiyyətli ola bilər.

5. Çox səviyyəli sızmanın qarşısının alınması və uzun xidmət müddəti

• Kök möhürlənməsi: Yayla yüklənmiş ön gərginliyə malik V-halqalı PTFE qablaşdırma avtomatik olaraq aşınmanı kompensasiya edir - vəzinin tez-tez sıxılması tələb olunmur.
• Top Dəstəyi: Özünü yağlayan kollar ilə üzən və ya trunnion quraşdırılmış top dizaynı (ölçüsündən asılı olaraq) fırlanma anı azaldır və dövrənin ömrünü uzadır. GB/T 12237 üçün >50.000 keçid dövrü üçün sınaqdan keçirilmişdir.

Tipik Tətbiqlər və Sənayelər

Asan Quraşdırma və Aşağı Baxım

• Flanş bağlantısı: ASME B16.5 (Class 150 / 300 / 600) uyğun gəlir. Standart boru flanşlarına birbaşa uyğunluq — xüsusi dəyişiklik tələb olunmur.
• Sürətli sökülmə: Ötürücü birbaşa platformaya bərkidilmişdir. Əllə fövqəladə əməliyyat və ya yoxlama üçün ötürücünün çıxarılması klapan gövdəsinə və ya boru kəmərinin birləşməsinə təsir göstərmir.
• Xəttdə Baxım: Seçilmiş modellər daxili sökülməni dəstəkləyir (xüsusi dizaynı yoxlayın) — bütün klapanı boru kəmərindən çıxarmadan oturacaqları və ya möhürləri dəyişdirin, dayanma müddətini əhəmiyyətli dərəcədə azaldın.
• Baxım intervalı: Normal şəraitdə hər 12 aydan bir qablaşdırma möhürünü və işləmə momentini yoxlayın. Faktiki xidmət müddəti media və dövr tezliyindən asılı olaraq 5 ildən çox ola bilər.

Texniki Spesifikasiyalar

Mövcud Seçimlər

• Ötürücü növü: Əl qurd dişli / Tək / İkiqat fəaliyyət göstərən pnevmatik / Elektrik (24V/110V/220V/380V) / Elektrohidravlik
• Oturacaq materialı: PTFE / RPTFE / PEEK / Metal sərt möhür
• Topla müalicə: Güzgü ilə cilalanmış / Nitridlənmiş bərkimiş / Volfram karbid örtüyü
• Xüsusi Seçimlər: Kilidləmə cihazı / Təmizləmə portu / Genişləndirilmiş gövdə / İzolyasiya gödəkçəsi

Niyə Zhongguan Valfını Seçirsiniz?

• İstehsal standartları: ASME, API, ISO, GB/T standartlarına ciddi uyğunluq. Material sertifikatları, təzyiq testi hesabatları və yanğına qarşı təhlükəsizlik sertifikatları mövcuddur.
• Keyfiyyətə zəmanət: 100% zavod təzyiq sınağı + möhür testi. Hər bir klapanın müəyyən edilmiş parametrlərə cavab verməsi təmin edilir.
• Sürətli cavab: Standart stoklu məhsullar 24 saat ərzində göndərilir. Qeyri-standart / xüsusi sifarişlər 2-4 həftə ərzində çatdırılır.
• Texniki Dəstək: Ölçülərin hesablanması və quraşdırma təlimatından satış sonrası texniki xidmətə qədər tam xidmət.
