Konsentrik Kəpənək Vana
  • Konsentrik Kəpənək VanaKonsentrik Kəpənək Vana

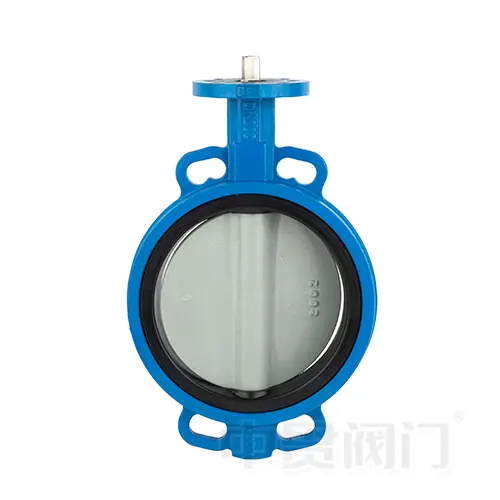

Konsentrik Kəpənək Vana

Zhongguan Konsentrik Kəpənək Vana Çin suyun təmizlənməsi, kanalizasiya, dəniz suyu, HVAC və sənaye boru kəməri tətbiqləri üçün nəzərdə tutulmuşdur. EPDM, NBR, FKM və PTFE seriyası daxil olmaqla çoxsaylı oturacaq materialı variantları ilə müxtəlif media şəraiti üçün çevik konfiqurasiya təmin edir.
Reytinq: 5.0
(Reytinq sayı: 1)

Zhongguan Konsentrik Kəpənək Vanasatınalma kompakt struktur, uyğun sızdırmazlıq materialları və sabit bağlama performansının tələb olunduğu suyun təmizlənməsi, kanalizasiya, dəniz suyu, HVAC dövriyyəsi və sənaye boru kəməri tətbiqlərini dəstəkləyir.Zhejiang Zhongguan Valve Manufacture Co., Ltd.Tianjin və Wenzhou, Zhejiang-da yerləşən istehsal bazaları ilə 20 ildən artıqdır ki, klapan istehsalına diqqət yetirir. Şirkət müxtəlif boru kəməri materiallarına, media xüsusiyyətlərinə və iş mühitinə əsaslanan klapan konfiqurasiyalarını təmin etmək üçün kəpənək klapan istehsal təcrübəsini regional klapan təchizat zənciri resursları ilə birləşdirir.

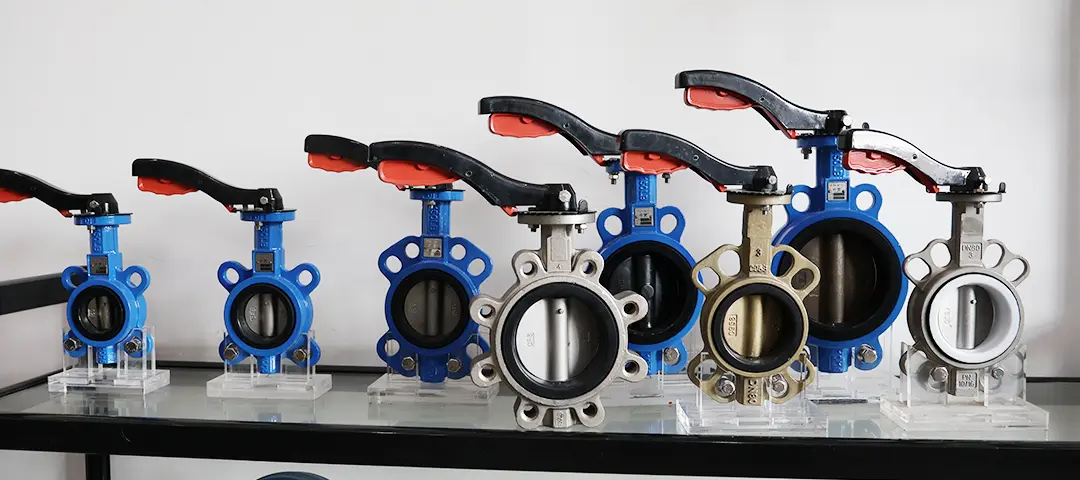

Concentric Butterfly Valve

Tətbiqlər

Orta təzyiqli sistemlərdə konsentrik struktur adətən tətbiq edilir.

Su Təchizatı və Çirkab Su Təmizləmə Sistemləri

Su və kanalizasiya boru kəmərləri uzunmüddətli istismar zamanı sızdırmazlıq qabiliyyətini saxlaya bilən klapan tələb edir. Konsentrik Kəpənək Vana dizaynında istifadə edilən elastik oturacaq quruluşu su əsaslı mühitlər üçün uyğundur, çünki sızdırmazlıq materialı boru kəmərinin kimyəvi xüsusiyyətlərinə görə seçilə bilər.

EPDMvə HTEPDM oturacaqları suya, havaya və ozona məruz qalma müqavimətinə görə adətən şirin su, kanalizasiya və dəniz suyu tətbiqləri üçün seçilir. Sadələşdirilmiş daxili struktur həmçinin çöküntü və hissəciklərin yığıldığı sahələri azaldır.

Dəniz Suyu və Dəniz Boru Kəməri Tətbiqləri

Dəniz suyu sistemləri korroziyaya davamlılığa diqqət tələb edir, çünki duzun tərkibi materialın pisləşməsini sürətləndirə bilər. Zhongguan, dəniz suyunun iş şəraitinə uyğun olaraq korroziyaya davamlı disklər və müxtəlif oturacaq materialları daxil olmaqla material birləşmələri təqdim edir.

Vana gövdəsi təxminən 250μm epoksi örtüklə qorunur, sızdırmazlıq materialı isə faktiki mühit tələblərinə uyğun seçilə bilər. Daha güclü kimyəvi müqavimət tələb olunduqda PTFE əsaslı materiallar və ya uyğun rezin birləşmələri nəzərə alına bilər.

HVAC və Sənaye Sirkulyasiya Sistemləri

İstilik, havalandırma, kondisioner və sənaye soyutma sistemləri tez-tez tez-tez açılma və bağlanma əməliyyatlarını tələb edir. Konsentrik dizayn aşağı işləmə momenti xüsusiyyətlərini təmin edir və idarəetmə tələblərinə uyğun olaraq müxtəlif ötürücü konfiqurasiyaları ilə birləşdirilə bilər.

Kompakt quruluş onu quraşdırma sahəsinin məhdud olduğu boru kəmərləri sistemləri üçün uyğun edir, vafli vəlugqoşulma növləri müxtəlif boru kəmərlərinin sxemləri üçün çeviklik təmin edir.

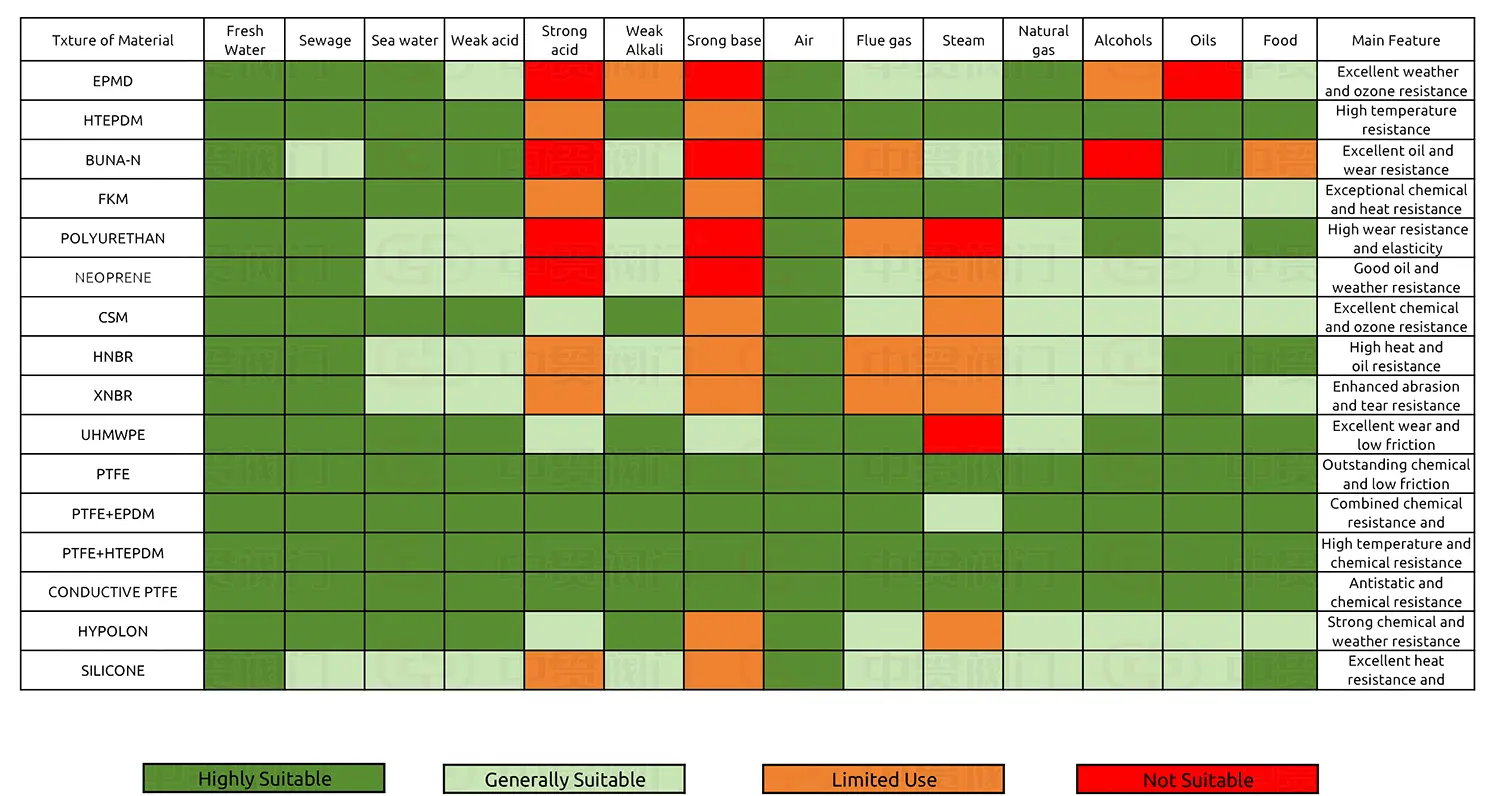

Concentric Butterfly Valve Seat Material

Niyə Orta Təzyiqli Boru Kəməri Sistemləri üçün Konsentrik Quruluşu Seçməlisiniz?

Simmetrik Dizayn Quraşdırmanı asanlaşdırır

Konsentrik quruluş klapan sapını, disk mərkəzini və gövdənin mərkəzi xəttini eyni oxda hizalayır. Eksantrik kəpənək klapan strukturları ilə müqayisədə bu dizayn daha sadə sızdırmazlıq təşkili təmin edir və quraşdırma istiqaməti məhdudiyyətlərini azaldır.

İki istiqamətli sızdırmazlıq xarakteristikası bir çox boru kəməri tətbiqlərində ciddi axın istiqaməti məhdudiyyətləri olmadan quraşdırmaya imkan verir. Bu, xüsusilə çoxlu klapanların quraşdırıldığı böyük su təchizatı və dövriyyə sistemlərində yanlış klapan oriyentasiyası nəticəsində yaranan quraşdırma xətaları ehtimalını azaldır.

Elastik Oturacaq Strukturu Çevik Media Uyğunlaşmasını Dəstəkləyir

Kəpənək klapanının performans diapazonu əsasən oturacaq materialının seçimindən asılıdır. Zhongguan Konsentrik Kəpənək Vana, eyni əsas klapan quruluşunun müxtəlif iş şəraitinə uyğunlaşmasına imkan verən müxtəlif sızdırmazlıq materialları ilə konfiqurasiya edilə bilər.

EPDM və HTEPDM əsasən su ilə əlaqəli tətbiqlər üçün uyğundurNBR, HNBR və XNBR yağ tərkibli mühitlər üçün seçilir. PTFE əsaslı materiallar daha güclü kimyəvi müqavimət tələb olunduğu yerlərdə istifadə olunur.

Bu material elastikliyi boru kəmərinin şərtləri dəyişdikdə tamamilə fərqli klapan strukturlarına ehtiyacı azaldır. Sızdırmazlıq sistemi mühitə uyğun olaraq tənzimlənərkən klapan gövdəsinin dizaynı ardıcıl qala bilər.

Yığcam struktur quraşdırma və texniki xidmət tələblərini azaldır

Metal oturacaqlı eksantrik kəpənək klapanları ilə müqayisədə konsentrik kəpənək klapanları ümumiyyətlə daha sadə daxili quruluşa və daha aşağı ümumi çəkiyə malikdir.

Bu, böyük boru kəməri layihələrində praktik üstünlüklər təmin edir, çünki daşınma, quraşdırma və texniki xidmət prosedurlarını idarə etmək asanlaşır. Elastik oturacaq dizaynı bir çox tətbiqlərdə tam klapan komplektini əvəz etmək əvəzinə oturacaqların dəyişdirilməsi vasitəsilə texniki xidmət göstərməyə imkan verir.

Zhongguan əsasən vafli, lug, U-bölmə və flanş növləri daxil olmaqla DN40-dan DN1600-ə qədər əhatə edən kəpənək klapanları istehsal edir.

Material

Müxtəlif rezin və polimer materiallar suya, kimyəvi maddələrə, yağa, temperatura və xüsusi mühitə qarşı fərqli müqavimət xüsusiyyətlərinə malikdir.

Oturacaq materialı Uyğun Media Material xüsusiyyətləri
EPDM Şirin su, kanalizasiya, dəniz suyu, hava, qaz Yaxşı su uyğunluğu, hava müqaviməti və ozon müqaviməti; mineral yağ üçün uyğun deyil
HTEPDM Daha yüksək temperaturlu su, dəniz suyu, buxar şəraiti Standart EPDM ilə müqayisədə təkmilləşdirilmiş temperatur performansı
NBR (BUNA-N) Mineral yağ və yağ tərkibli mühitlər Yaxşı yağ müqaviməti və aşınma müqaviməti
HNBR / XNBR Sənaye yağı və aşınma ilə əlaqədar tətbiqlər Adi NBR ilə müqayisədə təkmilləşdirilmiş müqavimət
FKM Kimyəvi mühit və daha yüksək temperatur şəraiti Güclü kimyəvi və temperatur müqaviməti
PTFE Güclü turşu, güclü qələvi, aşındırıcı kimyəvi mühit Əla kimyəvi sabitlik və aşağı sürtünmə
PTFE + EPDM Su və kimyəvi birləşmə tətbiqləri PTFE kimyəvi müqavimətini rezin elastikliyi ilə birləşdirir
PTFE + HTEPDM Yüksək temperaturda kimyəvi tətbiqlər Mürəkkəb kimyəvi mühitlər üçün uyğundur
Keçirici PTFE Antistatik kimyəvi boru kəmərləri Keçirici xüsusiyyətlərə malik PTFE müqavimətini saxlayır
Silikon Qida və təmiz yüksək temperatur tətbiqləri İstilik müqaviməti və təmiz media uyğunluğu

Müxtəlif Əməliyyat Mühitləri üçün Material Seçimi Bələdçisi

Su təchizatı, kanalizasiya təmizlənməsi və dəniz suyu sistemləri üçün EPDM və HTEPDM adətən seçilir, çünki bu materiallar su əsaslı mühitlərdə yaxşı işləyir. Bununla belə, onlar mineral yağla təmasda olmaq üçün uyğun deyillər.

Neftlə əlaqəli boru kəmərləri üçün NBR, HNBR, XNBR və ya FKM materialları daha uyğundur, çünki onlar yağın şişməsinə və sızdırmazlığın pozulmasına qarşı daha yaxşı müqavimət göstərirlər.

Tərkibində aqressiv mühit olan kimyəvi boru kəmərləri üçün PTFE və PTFE kompozit materiallar daha geniş kimyəvi uyğunluq təmin edir. Antistatik tələblər mövcud olduqda keçirici PTFE də nəzərdən keçirilə bilər.

Qida emalı və ya təmiz yüksək temperatur tətbiqləri üçün iş şəraitinə uyğun olaraq silikon və digər uyğun qidaya uyğun sızdırmazlıq materialları seçilə bilər.

Konsentrik və Eksantrik Kəpənək Vana Strukturları Arasında Müqayisə

Fərqli kəpənək klapan dizaynları iş şəraitinə görə seçilir. Konsentrik quruluş ümumiyyətlə su, kommunal və ümumi sənaye boru kəmərlərində tətbiq olunur, eksantrik strukturlar isə daha yüksək temperatur, yüksək təzyiq və ya metal sızdırmazlıq tətbiqləri üçün nəzərdə tutulur.

Müqayisə maddəsi Konsentrik Kəpənək Vana İkiqat Eksantrik Kəpənək Vana Üçlü Eksantrik Kəpənək Vana
Sızdırmazlıq dizaynı Mərkəzləşdirilmiş disk strukturu ilə elastik oturacaq möhürlənməsi Ofset disk və mil dizaynı Metal sızdırmazlığı olan multi-ofset quruluş
Quraşdırma tələbi İki istiqamətli sızdırmazlıq qabiliyyəti Bir çox dizayn axın istiqamətinə diqqət tələb edir Adətən düzgün quraşdırma istiqaməti tələb olunur
Oturacaq Seçimləri EPDM, NBR, FKM, PTFE seriyası, Silikon və digər materiallar Dizayndan asılı olaraq yumşaq və ya metal oturacaq Əsasən metal oturacaq həlləri
Struktur Çəki Yüngül struktur Orta çəki Mürəkkəb quruluşa görə daha yüksək çəki
Baxım Sadə oturacaq dəyişdirmə quruluşu Daha mürəkkəb sızdırmazlıq sistemi Daha yüksək texniki xidmət mürəkkəbliyi
Tipik Tətbiqlər Su, kanalizasiya, dəniz suyu, HVAC, zəif kimyəvi mühit Orta temperaturlu sənaye tətbiqləri Yüksək temperatur və yüksək təzyiq tətbiqləri

Zhongguan İstehsalat Təcrübəsi və Keyfiyyətə Nəzarət

Zhejiang Zhongguan Valve Manufacture Co., Ltd. Oubei, Yongjia, Wenzhou, Zhejiang, nasos və klapan istehsalı ilə tanınan bir ərazidə yerləşir. Şirkət 20 ildən çox klapan sənayesi təcrübəsinə malikdir və həm Tianjin, həm də Vençjouda istehsal resurslarını idarə edir.

İstehsal sistemi kəpənək klapan istehsalı, yığılması, təzyiq sınağı, klapan oturacağının quraşdırılması, mil qolunun quraşdırılması və məhsulun markalanmasını əhatə edir. Əsas kəpənək klapan istehsal diapazonuna vafli, qaşıq, U-bölmə və flanş dizaynlarını əhatə edən DN40 - DN1600 daxildir.

Zhongguan tələb etdiISO sertifikatlarıistehsal olunan klapanlar üçün və təmin edə bilərWRAS sertifikatlı klapan oturacaqlarıtələb olunduqda.

Zhongguan factory Zhongguan factory

Quraşdırma və Baxım Mülahizələri

Quraşdırılmadan əvvəl boru kəməri və klapan sızdırmazlıq səthləri toz, qum və sızdırmazlığın işinə təsir edə biləcək digər hissəciklərdən təmizlənməlidir. Flanşın düzülməsi diqqətlə yoxlanılmalıdır, çünki qeyri-bərabər quraşdırma gərginliyi klapan işinə təsir göstərə bilər.

Quraşdırma zamanı hamar açılma və bağlanma hərəkətini təmin etmək üçün ötürücü qurğunun əlaqəsi təsdiqlənməlidir. Həddindən artıq gücdən və ya qeyri-kafi işləmədən qaçınmaq üçün ötürücü fırlanma anı klapan işləmə tələbinə uyğun olmalıdır.

Daşınma zamanı ötürücü komponentləri qorumaq üçün ötürmə mexanizmi və ya klapan sapı əvəzinə klapan gövdəsinin ətrafına qaldırıcı avadanlıq bağlanmalıdır.

Müntəzəm yoxlamaya quraşdırma mühitinə uyğun olaraq klapan işinin yoxlanılması, ötürmə mexanizminin vəziyyəti və yağlama tələbləri daxil edilməlidir. Xarici və ya sərt şəraitdə quraşdırılmış ötürücülər üçün əlavə qorunma tələb oluna bilər.

Tez-tez verilən suallar

Konsentrik kəpənək klapan ilə hansı mühitdən istifadə edilə bilər?

Tətbiq olunan media seçilmiş oturacaq materialından asılıdır. EPDM adətən su və kanalizasiya sistemləri üçün istifadə olunur, NBR əsaslı materiallar neftlə əlaqəli mühitlər üçün uyğundur və PTFE materialları daha güclü kimyəvi mühitlər üçün istifadə olunur.

Oturacaq materialı necə seçilir?

Seçim zamanı orta tip, temperatur, kimyəvi konsentrasiya və iş tezliyi nəzərə alınmalıdır. Zhongguan, boru kəmərinin faktiki şərtlərinə uyğun olaraq uyğun sızdırmazlıq materiallarını seçir.

Konsentrik kəpənək klapan dəniz suyu sistemləri üçün uyğundurmu?

Bəli. Uyğun korroziyaya davamlı materiallar, o cümlədən uyğun oturacaq seçimi və daxili komponent materialları ilə dəniz suyu ilə əlaqəli boru kəmərlərində tətbiq oluna bilər.

Zhongguan hansı təzyiq diapazonunu təmin edir?

Zhongguan kəpənək klapanları əsasən su, kommunal və sənaye boru kəməri sistemlərində istifadə olunan PN10-PN16 təzyiq dərəcələrini əhatə edir.

Müxtəlif Boru Kəməri Tələbləri üçün Zhongguan Konsentrik Kəpənək Vana

Zhongguan Konsentrik Kəpənək Vanakompakt strukturu çoxsaylı sızdırmazlıq materialı variantları ilə birləşdirir, klapan konfiqurasiyasının müxtəlif boru kəməri mühitinə və iş şəraitinə uyğun olmasına imkan verir. Uzunmüddətli klapan istehsalı təcrübəsi, material seçiminə nəzarət və istehsal yoxlama prosesləri vasitəsilə Zhongguan suyun təmizlənməsi, dəniz sistemləri, HVAC dövriyyəsi və sənaye boru kəməri tətbiqləri üçün klapan konfiqurasiyalarını təmin edir.
