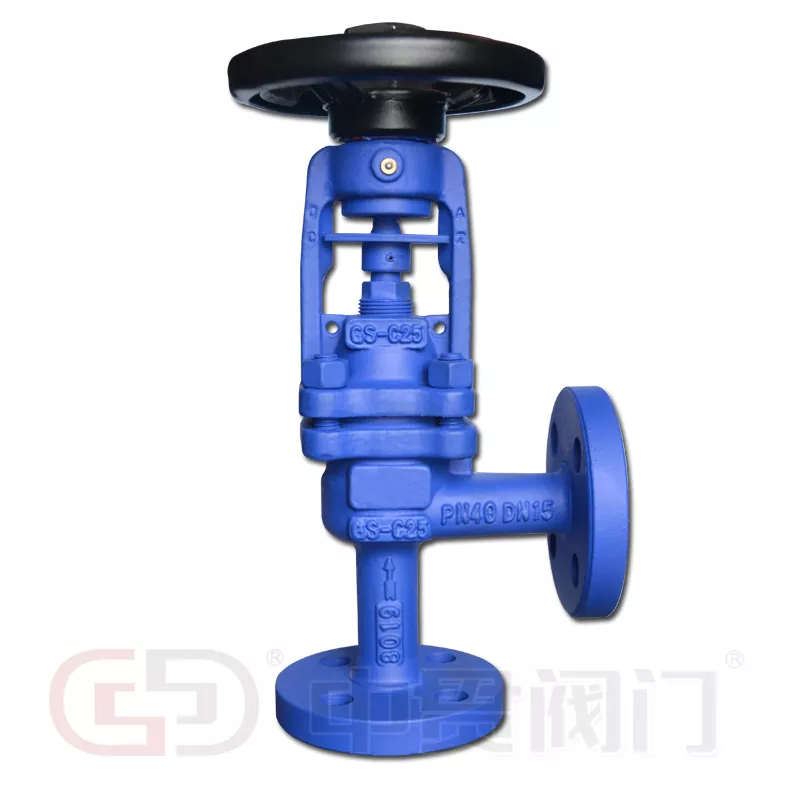

DIN Standart Bucaq Tipi Körüklü Mühürlü Qlob Vana

DIN Standart Bucaq Tipi Körüklü Mühürlü Qlob Valf mayenin idarə edilməsi texnologiyasında kritik təkamülü təmsil edir. Ənənəvi düz naxışlı klapanlardan fərqli olaraq, bu bucaq gövdəli dizayn mürəkkəb boru kəmərləri şəbəkələrində ümumi olan məkan məhdudiyyətlərini və drenaj problemlərini təbii olaraq həll edir. Axını 90 dərəcə bucaqla yönləndirərək, əlavə dirsək fitinqinə ehtiyacı aradan qaldırır, təzyiq düşməsini və quraşdırma xərclərini azaldır.

Məhsulun Təsviri və Texniki Spesifikasiyalar

Bu DIN Standart Bucaq Tipi Körüklü Möhürlənmiş Qlob Valf yer qənaət edən bucaq modelini çox qatlı metal körük möhürü ilə birləşdirir. Termal yağ, qızdırılan buxar və təhlükəli qaz sistemlərində kritik izolyasiya vəzifələri üçün üstünlük verilən seçimdir.

• Tikinti materialları

Korpus/Kapaq: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Körüklər: SS304, SS316, SS316L, SS310S, Hastelloy C

Oturacaq və Disk: Stellite sərt üzlüklü paslanmayan polad (isteğe bağlı)

• Ölçü və Təzyiq Aralığı

Ölçü diapazonu: DN15 – DN400

Təzyiq dərəcəsi: PN16 – PN40

Temperatur diapazonu: ≤600 °C

• Tipik Tətbiqlər və Media

Sistemlər: İsti yağ sistemləri, buxar sistemləri, isti və soyuq su sistemləri, ammonyak qurğuları.

Media: Buxar, texnoloji qazlar, isti su, termal yağ, ammonyak, istilik ötürücü mayelər.

Əsas üstünlüklər

Metal Körük Mühür Elementi

Bu klapanın ürəyi hidravlik şəkildə formalaşmış, çox qatlı metal körükdür. Bu, gövdədəki dinamik sızdırmazlığı aradan qaldıraraq, xarici sızmanın tamamilə qarşısını alır. Adi qablaşdırma klapanlarından fərqli olaraq, körük konstruksiyası ekoloji cəhətdən həssas və yüksək məsuliyyətli bitkilər üçün vacib olan sıfır qaçaq emissiyanı təmin edir.

Optimallaşdırılmış Disk Həndəsəsi

Konusvari, rasional disk profili xətti axın xarakteristikasını və sıx bağlanma təmin edir (sızma dərəcəsi Sinif VI-a qədər). Bu dizayn eroziya və vibrasiyanı azaldır, standart qlobus klapanlarla müqayisədə xidmət müddətini əhəmiyyətli dərəcədə uzadır.

Ehtiyatsız Bağlama Sistemi (Körük + Qablaşdırma)

Biz ikiqat möhür arxitekturasını birləşdiririk. Əsas möhür metal körükdür. Körüklər nə vaxtsa sıradan çıxsa (çox nadir hallarda), ikincil PTFE və ya qrafit qablaşdırma zavodun fasiləsiz təhlükəsizliyini təmin edərək dərhal ehtiyat möhürü təmin edir.

Yağlama üçün yağ fitinqi

İnteqrasiya edilmiş yağ fitinqi gövdə, gövdə qozunu və qol dəstini birbaşa, istismar zamanı yağlamağa imkan verir. Bu, işləmə fırlanma anını azaldır və yüksək dövrəli tətbiqlərdə tıxacın qarşısını alır.

Erqonomik əl çarxı

Sürüşməyən silsilələr və optimal diametrlə dizayn edilmiş əl çarxı operatorun yorğunluğunu azaldır və hamar, dəqiq modulyasiya təmin edir. Ağır yük konstruksiyaları sərt bitki mühitlərində zərbələrə qarşı müqavimət göstərir.

Q&A – Praktiki Satınalma Məlumatı

S: MOQ varmı?

A: Xeyr, minimum sifariş miqdarımız yoxdur. Yalnız bir parçaya ehtiyacınız olsa belə, biz onu istehsal edib tədarük edəcəyik. Çevik bir fabrik olaraq, müştərinin təcili texniki xidmətini dəstəkləmək üçün əvvəllər tək təhlükəsizlik klapanını təmin etmişik.

S: Başqa standartları təmin edə bilərsinizmi?

A: Bəli. Bizim əsas təcrübəmiz DIN Standart Bucaq Tipi Körüklü Möhürlənmiş Qlob Valf olsa da, biz tələb əsasında digər standartlara (ANSI, BS, JIS) istehsal edə bilərik. Sadəcə olaraq təchizatçı komandamıza tələb olunan standart və təzyiq sinfini təqdim edin.

S: Sorğu klapanlarının rəsmini əldə edə bilərəmmi?

Cavab: Bəli, lakin lütfən nəzərə alın ki, rəsmin hazırlanması müəyyən vaxt tələb edir. Layihə cədvəlinizdə kifayət qədər vaxt ayırın. Xüsusi, qeyri-adi və ya geniş diapazonlu klapanlar üçün (məsələn, DN400 və ya xüsusi ərintilər) biz həmişə çertyojları təqdim edə bilmirik, çünki heç bir fabrik hər növ klapan istehsal etmir. Bununla belə, bütün standart DIN konfiqurasiyaları üçün tam ölçülü və P&ID təsvirləri mövcuddur.

S: Kotirovka nə qədərdir?

A: Standart sorğular üçün adətən 24 saat ərzində. Xüsusi klapanlar (məsələn, yüksək ərintisi və ya qeyri-standart təzyiq sinifləri) üçün 48 saata qədər icazə verin. Biz peşəkar bir Çin istehsalçısı olaraq sürətli cavabı üstün tuturuq.

S: Qablaşdırma haqqında necə?

A: Standart ixrac qablaşdırması korroziyadan qorunmaq üçün möhürlənmiş taxta qutulardan istifadə edir. Böyük ölçülər üçün (adətən DN200-dən yuxarı) klapanlar uzanan film və nəm baryeri olan paletlərdə bərkidilir. Bütün qablaşdırma beynəlxalq göndərmə standartlarına cavab verir.
