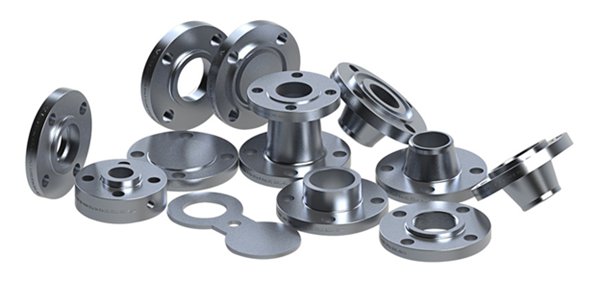

Flanş bağlantısı nədir?
Flanş bağlantısı, çıxarıla bilən mexaniki geniş istifadə olunan bir əlaqə üsuludur. Boruları, klapanları və ya avadanlığı sıx bir şəkildə birləşdirmək üçün tez-tez bir cüt flanş, sızdırmazlıq contası və boltlar və qozlardan istifadə edir.
Onun əsas prinsipi:flanşlar arasında sızdırmazlıq contasını sıxmaq üçün boltların sıxma qüvvəsindən istifadə edərək, mayenin (maye və ya qazın) sızmasından qorunur.

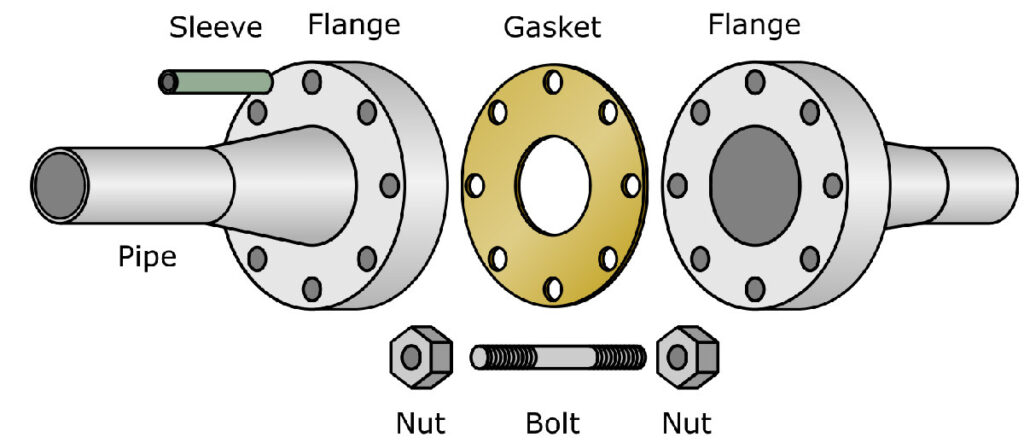

Aşağıdakı dörd əsas hissədən ibarət tipik flanş bağlantısı:
Flanş: Boru və ya avadanlıq portunun ucuna bərkidilmiş disk formalı hissə, adətən bolt dəlikləri ilə.
Sızdırmazlıq contası: İki flanşın sızdırmazlıq üzləri arasına qoyun, sızdırmazlığı təmin etmək üçün sıxılır.
Boltlar və qoz-fındıq: Tutma qüvvəsini təmin etmək üçün flanşlardakı bolt deliklərindən keçin.
Sızdırmazlıq Üzü: contaya yaxınlaşan flanşın səthi; fərqli növlərdə olur (məsələn, qaldırılmış üz, kişi/qadın üzü və s.).
Əsas Üstünlüklər:
Yüksək üstünlük və möhkəm sızdırmazlıq: Yüksək təzyiq, yüksək temperatur və ya eroziv mühitlə işləmək üçün uyğundur.
Asan sökülmə və təmir: Bağlantı boruların təmizlənməsi, avadanlığın yoxlanılması və ya hissə əvəzi üçün asanlıqla açıla bilər.
Yaxşı əvəzetmə qabiliyyəti: Flanşlar milli standartlara (məsələn, GB), kimya sənayesi standartlarına (məsələn, HG), mexaniki sənaye standartlarına (məsələn, JB) və beynəlxalq standartlara (məsələn, ANSI/ASME, DIN) uyğun gəlir. Fərqli istehsalçıların məhsulları eyni standarta riayət etmək şərti ilə dəyişdirilə bilər.
Ümumi tətbiqlər:
Boru kəməri mühəndisliyi: Boruların borulara, boruların klapanlara və boruların nasoslara bağlanması.
Təzyiqli konteyner: Reaksiya qabları və qablardakı lyuklar və tutacaqlar üçün əlavələr.
Bağlantı nöqtəsi: Təzyiqləndiricilərin giriş və çıxış birləşmələri və istilik dəyişdiricilərinin kanal qabığı və qabığı arasında birləşmələr.
İstehsal sistemləri və kommunal xidmətlər: Neft, kimya, təbii qaz, suyun təmizlənməsi, istilik sistemləri və s.
Digər Bağlantı Yolları ilə Sadə Müqayisə:
Qaynaqla müqayisədə: Flanşlı birləşmələr çıxarıla bilər, lakin onlar daha bahalıdır və əlavə mümkün sızma nöqtələrinə səbəb ola bilər.
Yivli birləşmələrlə müqayisədə: Flanşlı birləşmələr daha yüksək təzyiqlərə dözə və daha böyük boru diametrlərinə uyğunlaşa bilər, lakin onların quraşdırılması və daha çox yer tələb etməsi daha mürəkkəbdir.
Sadə Xülasə: Yüksək təzyiqə müqavimət göstərmək, böyük boru diametrləri ilə məşğul olmaq və ya xidmət üçün tez-tez sökülmə tələb etdikdə, flanş bağlantısı adətən sevimli üsuldur. Ən ümumi nümunələr yanğınsöndürmə su borularında və ya zavod buxar boru kəmərlərində "qaldırılmış diskləri" vurğulayan və boltlar dairəsi ilə sabitlənmiş muftalardır.
