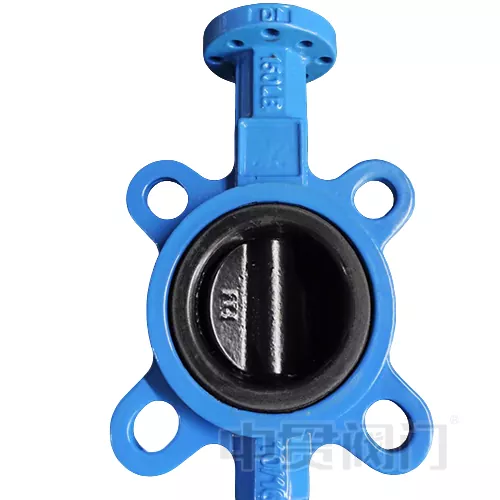

Halar örtüklü diskli kəpənək klapan

Halar örtüklü disk kəpənək klapan, üstün korroziyaya davamlılıq əldə etmək üçün disk səthində Halar (ECTFE) örtüyündən istifadə edərək ekstremal kimyəvi mühitlər üçün hazırlanmışdır. -40 ℃ ilə 150 ​​℃ arası (xüsusi temperatur tətbiqi üçün oturacaq materialları da nəzərə alınmalıdır) və 0,5-1,2 mm qalınlığında olan xidmət temperaturu ilə.

HALAR örtüyünün əsas funksiyası

HALAR (etilen-xlorotriftoretilen sopolimer, ECTFE) 0,5~1,2 mm qalınlığında sıx qoruyucu təbəqə yaratmaq üçün elektrostatik çiləmə prosesi vasitəsilə kəpənək lövhəsinin səthini bərabər şəkildə əhatə edən yüksək performanslı flüoropolimerdir. Halar örtüklü disk kəpənək klapanında bu örtünün əsas funksiyalarına aşağıdakılar daxildir:

1. Kimyəvi korroziyaya davamlılıq: 98% sulfat turşusu, 37% xlorid turşusu, güclü qələvi (məsələn, 50% NaOH) və üzvi həlledicilərə (aseton, ksilen kimi) və korroziya dərəcəsi 0,01 mm/ildən azdır;

2. Temperatur müqaviməti: Uzunmüddətli istifadə temperatur diapazonu -40℃~150℃, 180℃termal şoka qısamüddətli müqavimət;

3. Aşağı keçiricilik: Molekulyar quruluş sıxdır, kəpənək plitəsinin metal substratının orta nüfuza görə korroziyaya mane olur;

4. Aşınma müqaviməti və yapışmaya qarşı: Səth sürtünmə əmsalı 0,3 kimi aşağıdır, bu da dənəvər mühitin yapışmasını azaldır və texniki xidmət dövrünü uzadır.

5. PTFE və ya PP örtükləri ilə müqayisədə, HALAR-ın mexaniki möhkəmliyi, xüsusilə tez-tez açılan və bağlanan şəraitdə 50%-dən çox artır ki, bu da örtükün çatlamasına və düşməsinin qarşısını ala bilər.

Struktur optimallaşdırma:

HALAR örtüyünün fiziki xüsusiyyətlərinə uyğunlaşmaq üçün bizimHalar örtüklü diskli kəpənək klapan hədəflənmiş dizaynı qəbul edir:

1. Kəpənək plitəsinin dəqiq işlənməsi: Əsas material 316L paslanmayan poladdan və ya dupleks poladdan hazırlanır və səth pürüzlülüyü CNC tornalama ilə ≤Ra3.2μm-dir və örtük üçün vahid yapışma əsasını təmin edir. Kəpənək boşqabının kənarı örtükün gərginlik konsentrasiyasının qarşısını almaq üçün yuvarlaqlaşdırılıb.

2. İki istiqamətli sızdırmazlıq sistemi: EPDM və ya FKM yumşaq sızdırmazlıq klapan oturacağı ilə o, ≤PN16 təzyiqində (ISO 5208 standartına uyğun olaraq) iki istiqamətli sıfır sızmaya nail olmaqla, HALAR örtüyü ilə "bərk-çevik kompozit" sızdırmazlıq interfeysi təşkil edir.

3. ISO5211 sürücü uyğunlaşması: Klapanın gövdəsinin yuxarı hissəsi pnevmatik/elektrik ötürücülərlə birbaşa quraşdırıla bilən kvadrat mil interfeysi (ISO5211 F05-F10 standartına uyğun) ilə təchiz olunub və fırlanma momentinin çıxış xətası ≤5% təşkil edir.

Tətbiq olunan media və tipik ssenarilər

Halar örtüklü diskli kəpənək klapan aşağıdakı mühitlər üçün nəzərdə tutulmuşdur:

1. Güclü turşu/qələvi: elektrokaplama məhlulu (xrom turşusu olan), xlor-qələvi prosesində yaş xlor qazı, fosfor turşusu konsentratı kimi;

2. Üzvi həlledicilər: benzol, efirlər, ketonlar və s. kimi neft-kimya ara məhsulları;

3. Oksidləşdirici mühit: hidrogen peroksid (konsentrasiya≤50%), natrium hipoxlorit məhlulu;

4. Yüksək təmizlikli maye: əczaçılıq sənayesində CIP/SIP təmizləyici agent, ultra təmiz su təchizatı.
