Maye idarəetmə klapanının bir növü olaraq, kəpənək klapanı əsasən bir komponentdən ibarətdir - vana boşqabından ibarətdir. Bu komponentin seçimi maye sisteminin əməliyyat səmərəliliyi və xidmət həyatına əhəmiyyətli dərəcədə təsir göstərə bilər.
I. Valve boşqab quruluşu növləri və xüsusiyyətləri

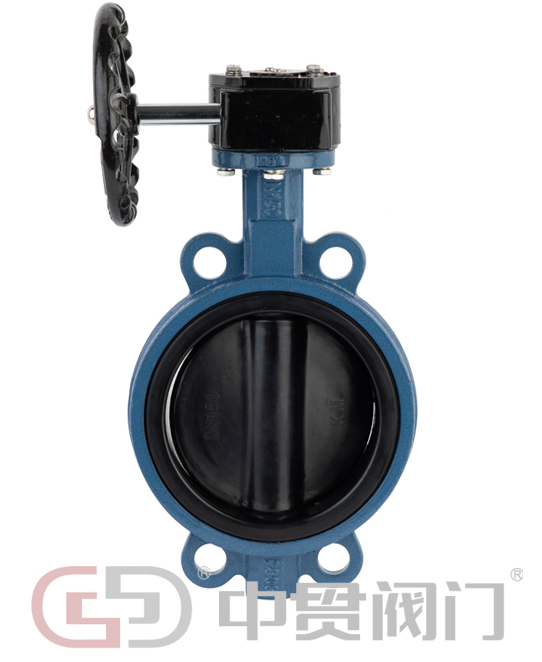

Konsentrik Valve Plitəsi (Centerline Kəpənək Klapanı)
Bu tip, valve plakasının mərkəzinin valve gövdəsinin oxu ilə uyğunlaşdırıldığı bir dizayn var. Sadə quruluşun və aşağı qiymətin üstünlüklərinə malikdir. PN10-dan aşağı təzyiqli şərait üçün uyğundur və ümumiyyətlə su təchizatı sistemlərində və kondisioner dövriyyə dövriyyəsi su sistemlərində rast gəlinir. Onun üstünlüyü asan təmirdədir, lakin möhürləmə performansı nisbətən məhduddur.
Tək eksantrik valve boşqab
Valve plakasının mərkəzindən bir qədər sapmaq üçün klapan kök mərkəzini dizayn edərək, açılış və bağlama zamanı sürtünmə müqaviməti təsirli şəkildə azalır. Bu quruluş orta və aşağı təzyiq altında (PN16-PN25) şəraitində olduqca yaxşı bir şəkildə həyata keçirir və xüsusilə kanalizasiya müalicəsi və ümumi kimyəvi maye nəqliyyat üçün əlverişlidir.
İkiqat eksantrik valve boşqab
Vana kökü və klapan plakası üçün ikiqat ofset dizaynı, möhürləmə əlaqə bucağını optimallaşdıran və xidmət həyatını xeyli uzadır. PN25-dən PN40-a qədər olan orta və yüksək təzyiq iş şəraitində tez-tez açılan və bağlanmasını tələb edən neft və kimyəvi sənayesindəki boru kəməri sistemləri üçün xüsusilə uyğundur.
Üç eksantrik valve boşqab
Vana gövdəsinin üçlü eksantrik dizaynı səbəbindən, valve boşqab və klapan kreslosu, metal sərt möhür sürtünmə performansı baxımından texnoloji dəyişikliyə nail oldu. Buyüksək keyfiyyətliQuruluş 600 ℃ qədər temperaturdan yapışa bilər və PN64-dən yuxarı təzyiqlər, buxar boru kəmərləri və neft / qaz nəqliyyat sistemləri üçün əsas seçim məhsulu halına gətirir.
II. Valve plaka maddi xüsusiyyətlərinin təhlili
Metal material seriyası
CAST IRON VALVE POLLE: HT200 / HT250 Grey Cast Dəmir və QT450 Deçli Dəmir daxildir. Yüksək xərc performansına və məhdud korroziyaya davamlıdır. Əsasən aşağı təzyiqli su sistemlərində və aşındırıcı olmayan qaz nəqliyyatında istifadə olunur.
Karbon polad klapan plitələri: Çuqun, WCB (A216) və LCB (aşağı temperaturlu karbon polad) pn40-a qədər təzyiqlərə tab gətirə bilər. Bununla birlikdə, anti-korroziya örtükləri ilə birlikdə istifadə edilməlidir. Onlar ümumiyyətlə orta və aşağı təzyiqli neft və buxar boru kəmərlərində rast gəlinir.
Paslanmayan polad klapan plitələrinin seçilməsi
304 paslanmayan polad: Qida və əczaçılıq sənayesi üçün ümumi məqsəd növü
316 paslanmayan polad: Dəniz anti-su korroziyası modeli (molibden var)
İkiqat fazalı polad: Güc ikiqat, korroziya müqaviməti daha da güclənir.
SuperPaslanmayan polad: Bütün güclü turşulara tab gətirməyə qadirdir
Xüsusi materiallar
Hastelloy ərintisi: Güclü turşulara qarşı sərt adam
Nikel əsaslı ərinti: 1000 ℃ qədər temperaturlara davamlıdır
Plastik astarlı / rezin astar: yüksək temperaturlara davamlı, lakin korroziyaya davamlıdır
Seramik örtük: sərt kiçik çempion
III. Model üçün üç elementSeçmə
Orta görüntüləmək:
Korroziyaya davamlı material: 316 / Duplex Polad
Aşındırıcı davamlı hissəciklərlə örtülmüşdür
Təmiz mayelər üçün yumşaq möhürlər
Əməliyyat şərtlərini yoxlayın:
Normal temperatur (≤ 80 ℃): rezin möhürləmə
Orta temperatur (80 - 400 ℃): metal möhür
Yüksək temperatur (≥ 400 ℃): Xüsusi ərintilər
Yüksək təzyiqli üç qərəzli eksantrik quruluş
Sənayedə baxın:
Qida və dərman: 316l + ptfe
Neft-kimya: API Standard Tri-son eksantrikliyi
İv. Klassik uyğun seçim variantları
Suya vurun: Dəmir / paslanmayan polad + rezin
Hidroxul turşusu boru kəməri: Hastelloy ərintisi
Konsentrasiya edilmiş kükürd turşusu: ptfe ilə astarlanmalıdır
Qida emalı: Güzgü-cilalanmış paslanmayan polad
Kömür Slurry Nəqliyyat: Seramik örtük
V. Ümumi suallar
Dəniz suyu 316 sinif dupleks polad ilə müalicə edilə bilməz. Daha çox lazımdır.
Konsentrasiya edilmiş kükürd turşusu plastiklə asılmış olmalıdır; Paslanmayan polad pisləşəcəkdir.
Yüksək aşınma müqaviməti, volfram karbidindən istifadə edir, 5 qat daha uzun olan bir ömrü var.
Çirklər olduqda bir filtr quraşdırın.
Vi. Təmir nöqtələri
Mütəmadi olaraq aşınma və göz yaşı ilə yoxlayın
Kritik ərazilərin mütəmadi yoxlamaları hər 2-3 ildən bir keçirilir.
Bir texniki xidmətin qurulması təklif olunur.
Yüksək temperaturlu klapan əvvəlcədən isidilməlidir.
Vii. Gələcək meyllər
Daha davamlı yeni materiallar
Ağıllı monitorinq funksiyası ilə
Daha ətraf mühitə uyğun dizayn
Kişiselleştirilmiş özelleştirme xidməti
Seçim təklifi:
Xüsusi əməliyyat şərtləri parametrlərini təmin edin. Peşəkar mühəndislər ən yaxşı həll yolu tövsiyə edəcəklər. Mühüm layihələr üçün əvvəlcə testlər keçirmək tövsiyə olunur.
