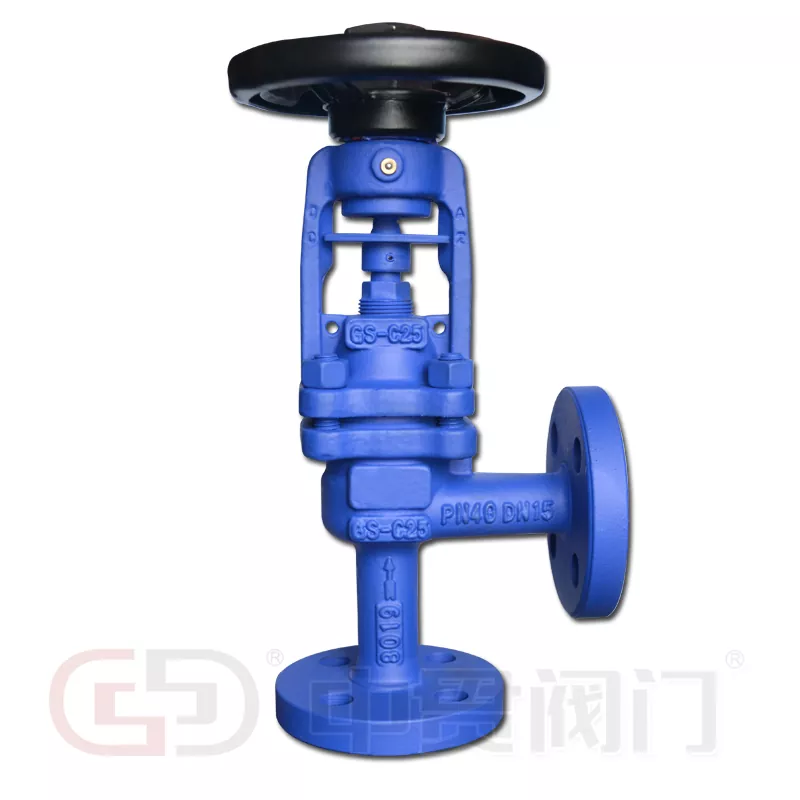

DIN Standart Körüklü Möhürlənmiş Bucaqlı Qlob Vana

Zhongguan təmin edirDIN Standart Körüklü Möhürlənmiş Bucaqlı Qlob Vanabuxar, termal yağ, isti su, texnoloji qazlar və ammonyak sistemləri üçün 90° bucaqlı gövdə konstruksiyasını metal körüklü möhürləmə ilə birləşdirən sənaye boru kəmərlərinin satın alınması üçün. Valf SS304, SS316, SS316L, SS310S və Hastelloy C-də körük variantları ilə çuqun, çevik dəmir, tökmə polad və paslanmayan polad daxil olmaqla korpus materiallarında mövcuddur. Göstərilən ölçü diapazonu DN15–DN400-dür, təzyiq dərəcələri PN16–DN0C arasındadır və maksimum temperatur PN06-dır.

Sənaye boru kəmərləri üçün bucaq nümunəsi dizaynı

Bucaq naxışlı gövdə axını 90°-dən istiqamətləndirərək, istiqamət dəyişikliyini klapan strukturuna inteqrasiya edir. Bu tənzimləmə uyğun boru kəmərləri sxemlərində ayrıca dirsəkləri aradan qaldıra, birləşmələrin sayını azalda və məhdud məkanlarda quraşdırılması asanlaşdıra bilər.

• Kompakt boru kəməri marşrutu:Vana yerində axın istiqamətində dəyişiklikləri birləşdirir.
• Axın tənzimlənməsi:Qlobus klapan diski və oturacaq proses mühitinin keçidinə nəzarət edir.
• Bağlama performansı:Oturma strukturu sənaye maye sistemlərində izolyasiyanı dəstəkləyir.
• Baxım girişi:Kapot və gövdə yığımı daxili əməliyyat komponentlərinə girişi təmin edir.

Metal Körüklərin Sızdırmazlıq Quruluşu

Metal körüklər hərəkət edən gövdəni əhatə edir və klapan işləməsi zamanı genişlənir və ya büzülür. O, proses mühiti ilə xarici mühit arasında maneə yaradır, əsas gövdə möhürü kimi adi qablaşdırmadan asılılığı azaldır.

Körüklü və Qablaşdırma ilə İkili Sızdırmazlıq

Sızdırmazlıq quruluşu metal körükləri ikinci dərəcəli PTFE və ya qrafit qablaşdırma ilə birləşdirir.

• İlkin sızdırmazlıq:Körüklər klapan sapı boyunca proses-orta sızıntını məhdudlaşdırır.
• İkinci dərəcəli sızdırmazlıq:Qablaşdırma, körüklərin bütövlüyünü itirdiyi təqdirdə əlavə maneə yaradır.
• Əməliyyat sabitliyi:Yüksək temperaturlara və təkrar klapan işləməsinə məruz qalan sistemlərdə müvafiq körük materialları və səs-küylü mexaniki dizayn dəstəyi xidməti.

Bu konfiqurasiya xarici sızma nəzarətinin vacib olduğu buxar, termal yağ və texnoloji qaz tətbiqləri üçün xüsusilə uyğundur.

Materiallar və Texniki Spesifikasiyalar

Müxtəlif əməliyyat şəraiti üçün material seçimi

• GG25 və GGG40:Sənaye suyu və kommunal sistemlər üçün onların tətbiq olunan istismar dərəcələri daxilində çuqun və çevik dəmir variantları.
• 1.0619+N (GS-C25):Təzyiq ehtiva edən sənaye tətbiqləri üçün tökmə polad.
• 1.4308 (CF8) və 1.4408 (CF8M):Korroziyaya davamlılıq tələb edən xidmətlər üçün paslanmayan polad variantları.
• SS316L və SS310S körükləri:Müxtəlif kimyəvi və istilik mühitləri üçün alternativ paslanmayan polad növləri.
• Hastelloy C körükləyir:Tələbkar aşındırıcı media tətbiqləri üçün bir ərinti seçimi.
• Stellit sərt üzlük:Aşınmaya qarşı artan müqavimət tələb edən tətbiqlər üçün könüllü oturacaq və disk səthinin təmizlənməsi.

Media və Sənaye Tətbiqləri

DIN Standart Körüklü Möhürlənmiş Bucaqlı Qlob Valf istiqamətli axın dəyişiklikləri, idarə olunan maye keçidi və azaldılmış gövdə sızması tələb edən sənaye sistemləri üçün uyğundur.

• Buxar sistemləri:Sənaye buxarının paylanması və istilik emalı - həmçinin baxınDIN Standart Körüklü Mühürlü Qlob Vana.
• Termal yağ dövrələri:Yüksək temperaturda işləyən istilik ötürmə sistemləri —DIN Standart Globe Valfəlaqəli düz naxışlı variantdır.
• Su dövranı:Sənaye obyektlərində isti və soyuq su kəmərləri.
• Texnoloji qaz kəmərləri:Gövdə sızdırmazlığının əsas dizayn məsələsi olduğu qazla işləyən sistemlər.
• Ammonyak bitkiləri:Müvafiq material uyğunluğu tələb edən proses sistemləri.
• İstilik qurğuları:Buxar və ya termal mayelərdən istifadə edən sənaye istilik ötürmə şəbəkələri.

Bucaq gövdəsi konfiqurasiyası axın istiqamətində dəyişiklikləri və klapan əməliyyatını bir montajda birləşdirir və onu kompakt boru kəmərləri sxemlərində faydalı edir. Müvafiq boru kəməri komponentləri üçün lütfən baxınDIN standart yoxlama klapan, theDIN Standart Gate Valve, vəDIN Standart Y Tipi Süzgəc.

Vana Seçimi üçün Əsas Xüsusiyyətlər

DIN Standart Körüklü Möhürlənmiş Bucaqlı Qlob Valf aşağıdakı əməliyyat və quraşdırma parametrlərindən istifadə etməklə qiymətləndirilə bilər:

1. Orta:Buxar, termal yağ, su, ammonyak və ya emal qazı.
2. Əməliyyat şərtləri:Dizayn təzyiqi, normal temperatur və maksimum işləmə temperaturu.
3. Boru kəmərinin ölçüləri:DN ölçüsü, əlaqə növü və quraşdırma sahəsi.
4. Material tələbləri:Korpus, kapot, körük, oturacaq, disk və qablaşdırma materialları.
5. Vana funksiyası:Axının tənzimlənməsi, izolyasiya və ya hər ikisinin birləşməsi.
6. Tətbiq olunan standart:Tələb olunan DIN standartı, əlaqə ölçüləri və yoxlama tələbləri.

Zhongguan İstehsalat və Texniki Dəstək

Zhejiang Zhongguan Valve Manufacture Co., Ltd.Tianjin və Wenzhouda istehsal bazaları ilə 19 ildən artıqdır ki, klapan istehsalı və təchizatına diqqət yetirir. Tianjin bazası 2016-cı ildə yaradılıb, ardınca 2019-cu ildə Oubei, Yongjia, Wenzhou şəhərində Zhejiang şirkətinin yaradılması.

Onun məhsul çeşidinə daxildirkəpənək klapanları, top klapanlar, qapı klapanları, yoxlama klapanları, ayaq klapanları, süzgəclər və nəzarət klapanları. İstehsal avadanlığına klapan təzyiqini sınayan maşınlar, klapan oturacaqlarının quraşdırılması avadanlığı, val-qol quraşdırma avadanlığı və klapan işarələmə avadanlığı daxildir.

Texniki dəstək iş temperaturu və orta tipə görə klapan seçimini əhatə edir. İstehsal yoxlamalarına təzyiq sınağı daxildir və şirkət xidmət şərtlərinə uyğun olaraq təsdiqlənmiş keyfiyyətlə bağlı problemlər üçün pulsuz əvəzlə bir illik zəmanət verir. Bizim də nəzərdən keçirə bilərsinizsertifikatlarvəkooperativ halları.

Sənaye buxar, termal yağ, su və qaz sistemləri üçünDIN Standart Bucaq Tipi Körüklü Mühürlü Qlob ValfBucaq naxışlı gövdə, metal körük gövdəsinin möhürlənməsi və sənaye boru kəmərləri üçün çoxlu material variantlarını özündə birləşdirir. Tam araşdırınDIN Standart Sənaye Valfıəlaqədar boru kəməri komponentləri üçün diapazon.

Tez-tez verilən suallar

Valf hər hansı bir istiqamətə quraşdırıla bilərmi?

Quraşdırma klapan gövdəsində göstərilən axın istiqamətinə uyğun olmalıdır. Bucaq gövdəsi müəyyən edilmiş giriş və çıxış portlarına malikdir, ona görə də boru kəmərlərinin düzülüşü nəzərdə tutulan axın yoluna uyğun olmalıdır.

Körüklərin aşınmasının və ya uğursuzluğunun ilk əlamətləri hansılardır?

Gövdə sahəsinin ətrafında xarici sızma, qeyri-sabit aşağı axın təzyiqi və ya işləmə momentində nəzərəçarpacaq dəyişiklik körüklərin aşınmasını göstərə bilər. İkincil qablaşdırma müvəqqəti sızdırmazlığı təmin edə bilər, lakin zədələnmə təsdiq edildikdə körüklər yoxlanılmalı və dəyişdirilməlidir.

Klapanı aktuatorla təchiz etmək olarmı?

Vana uyğun mexaniki, pnevmatik və ya elektrik ötürücüləri üçün montaj interfeysi ilə təchiz oluna bilər. Ötürücü seçimi fırlanma momenti tələblərindən, vuruşdan və xüsusi klapan ölçüsünün iş şəraitindən asılıdır.

Flanşın quraşdırılması zamanı nə yoxlanılmalıdır?

Flanşın hizalanmasını, conta tipini və boltun bərkidilməsi ardıcıllığını yoxlayın. Qeyri-bərabər bolt yükü gövdəni təhrif edə və ya sızmaya səbəb ola bilər, xüsusən də daha böyük DN ölçüləri və yüksək təzyiq dərəcələrində.

Əvəzedici körük və oturacaq komponentləri ayrıca mövcuddurmu?

Uyğun klapan modelləri üçün əvəzedici körüklər, oturacaq, disk və qablaşdırma komponentləri təmin edilə bilər. Düzgün hissə klapan ölçüsündən, təzyiq göstəricisindən, gövdə materialından və ilkin olaraq göstərilən körük materialından asılıdır.Bizimlə əlaqə saxlayınəvəz kotirovkası üçün orijinal spesifikasiya ilə.
