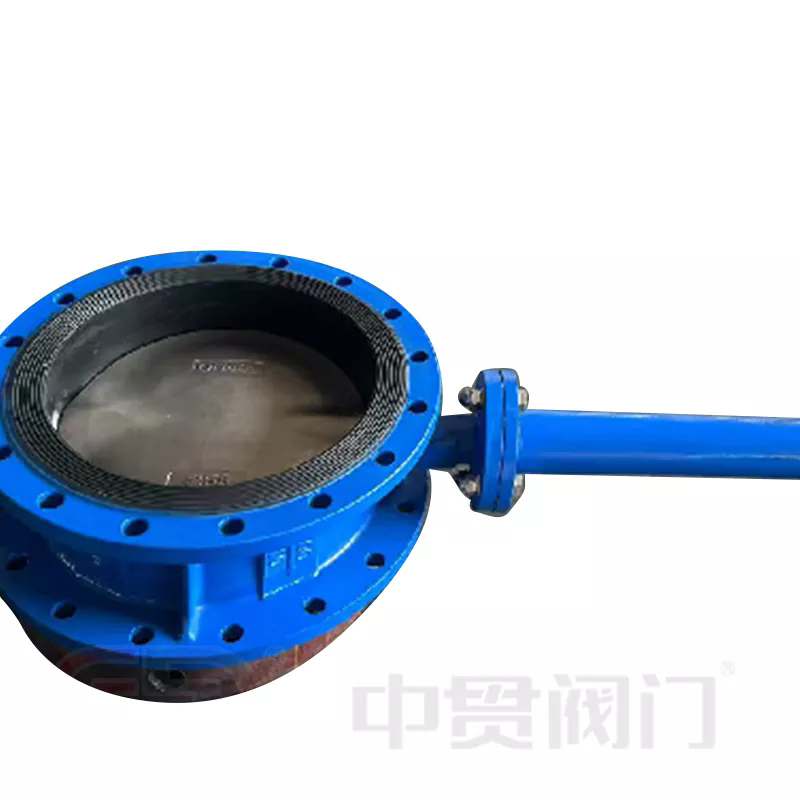

Uzatılmış kök kəpənək klapanlarıstandart klapanların kifayət qədər əlçatanlığı və ya əməliyyat rahatlığını təmin edə bilmədiyi müasir sənaye boru sistemlərində geniş istifadə olunur. Bu klapanlar operatorlara yuxarıdan izolyasiya edilmiş boru kəmərlərindən, yeraltı qurğulardan və ya çətin əldə edilən yerlərdən axını idarə etməyə imkan verən uzunsov gövdəyə malikdir. Bu məqalə uzadılmış gövdəli kəpənək klapanlarının necə işlədiyini, onların struktur komponentlərini, üstünlüklərini, ümumi tətbiqlərini və sənaye istifadəsi üçün düzgün klapanı seçərkən nəzərə alınmalı olan əsas amilləri izah edir. Aydın cədvəllər, strukturlaşdırılmış bölmələr və praktiki təlimatlar mühəndislərə, satınalma qruplarına və texniki xidmət mütəxəssislərinə bu klapanların real dünyadakı əməliyyat problemlərini necə həll etdiyini anlamağa kömək edir.
Sənaye boru sistemlərində klapanlar maye axınının tənzimlənməsində, izolyasiyasında və yönləndirilməsində mühüm rol oynayır. Mövcud olan bir çox növlər arasında kəpənək klapanları yığcam dizaynı, sürətli işləməsi və səmərəliliyi ilə qiymətləndirilir.
Bununla belə, bəzi qurğularda izolyasiya təbəqələri, yeraltı boruların yerləşdirilməsi və ya yüksək boru kəmərləri səbəbindən standart bir kəpənək klapan asanlıqla idarə edilə bilməz. Belə hallarda, anGenişləndirilmiş Kəpənək Klapanıüstünlük verilən həll yoluna çevrilir.
Bu xüsusi klapan, klapan gövdəsindən kənara çıxan daha uzun gövdəyə malikdir. Uzatılmış gövdə, klapanın özü çətin yerlərdə quraşdırıldıqda belə ötürücü və ya tutacaqın əlçatan qalmasına imkan verir. Nəticədə texniki qulluq və istismar əhəmiyyətli dərəcədə təhlükəsiz və daha rahat olur.
kimi istehsalçılarZhongguankimya zavodları, su təmizləyici qurğular və enerji infrastrukturu da daxil olmaqla sənaye boru kəmərlərinin tələblərinə cavab vermək üçün nəzərdə tutulmuş mühəndis uzadılmış kəpənək klapanları təmin edir.
Uzatılmış gövdəli kəpənək klapanının iş prinsipi adi kəpənək klapanına bənzəyir. Əsas fərq klapan sapının uzunluğundadır.
Valf gövdəsinin içərisində dairəvi disk mərkəzi mil ətrafında fırlanır. Gövdə döndərildikdə, disk boru kəməri vasitəsilə maye axınına icazə vermək və ya məhdudlaşdırmaq üçün fırlanır.
Əməliyyat prosesi adətən aşağıdakı addımları əhatə edir:
Disk boru kəmərinə paralel düzüldükdə, maye sərbəst axır. Boru kəmərinə perpendikulyar olaraq dönərkən, disk axını tamamilə bloklayır. Bu dörddəbir növbəli əməliyyat axını tez və səmərəli idarə etməyə imkan verir.
Uzatılmış gövdə, ötürücünün izolyasiya təbəqələrindən və ya yer səviyyəsindən yuxarı qalmasını təmin edir, operatorlara izolyasiyanı çıxarmadan və ya boru kəmərlərini qazmadan idarəetmə mexanizminə daxil olmaq imkanı verir.
Uzatılmış gövdəli kəpənək klapan etibarlı performansı təmin etmək üçün birlikdə işləyən bir neçə əsas komponentdən ibarətdir.
| Komponent | Təsvir |
| Valf Gövdəsi | Boru kəmərinə qoşulan və daxili komponentləri ehtiva edən əsas korpus. |
| Disk | Vana vasitəsilə mayenin axınına nəzarət edən fırlanan element. |
| Genişləndirilmiş Kök | Ötürücünün klapan gövdəsindən uzaqda yerləşdirilməsinə imkan verən uzadılmış şaft. |
| Oturacaq | Sızmanın qarşısını almaq üçün disk və klapan gövdəsi arasında sızdırmazlığı təmin edir. |
| Aktuator və ya Tutacaq | Klapanı idarə etmək üçün istifadə olunan xarici mexanizm. |
| rulmanlar | Gövdənin hamar fırlanmasını dəstəkləyin və sürtünməni azaldın. |
Uzatılmış gövdə mexaniki gücü qorumaq və əməliyyat zamanı dəqiq fırlanma anı ötürülməsini təmin etmək üçün diqqətlə hazırlanmışdır.
Genişləndirilmiş kəpənək klapanları standart kəpənək klapanları ilə müqayisədə bir sıra praktik üstünlüklər təklif edir.
Bu üstünlüklər uzadılmış gövdəli kəpənək klapanlarını əlçatanlığın və etibarlılığın vacib olduğu böyük sənaye sistemlərində xüsusilə faydalı edir.
Genişlənmiş gövdəli kəpənək klapanları boru kəmərinə əlçatanlığın məhdud olduğu bir çox sənaye sahələrində geniş istifadə olunur.
Məsələn, mərkəzi istilik sistemlərində istilik itkisini minimuma endirmək üçün boru kəmərləri tez-tez qalın izolyasiya ilə örtülür. Standart bir klapan izolyasiya təbəqələrinin altına basdırılaraq əməliyyatı çətinləşdirir. Uzatılmış gövdə bu problemi idarəetmə mexanizmini izolyasiyadan yuxarı qaldıraraq həll edir.
Aşağıdakı cədvəl sənaye sistemlərində istifadə olunan uzadılmış gövdəli kəpənək klapanları ilə əlaqəli ümumi texniki parametrləri ümumiləşdirir.
| Parametr | Tipik Aralıq |
| Nominal diametri | DN50 - DN1200 |
| Təzyiq dərəcəsi | PN10 - PN25 |
| Bədən materialı | Çevik dəmir, karbon polad, paslanmayan polad |
| Disk materialı | Paslanmayan polad, bürünc və ya örtülmüş ərinti |
| Oturacaq materialı | EPDM, PTFE, NBR |
| Kök Uzatma Uzunluğu | Quraşdırma dərinliyinə uyğun olaraq fərdiləşdirilir |
| Əməliyyat növü | Manual, elektrik ötürücü, pnevmatik ötürücü |
Bu parametrlər layihə tələblərinə və iş şəraitindən asılı olaraq dəyişə bilər.
Müvafiq klapanın seçilməsi etibarlı performansı təmin etmək üçün bir neçə texniki amilin qiymətləndirilməsini tələb edir.
Zhongguan kimi təcrübəli istehsalçılarla işləmək klapan konfiqurasiyasının boru kəməri sisteminin xüsusi mühəndislik tələblərinə uyğun olmasını təmin edə bilər.
Kəpənək klapanları aşağı texniki xidmət tələbləri ilə tanınsa da, müntəzəm yoxlama xidmət müddətini uzatmağa kömək edir.
Düzgün quraşdırma və müntəzəm texniki xidmət klapanların etibarlılığını əhəmiyyətli dərəcədə yaxşılaşdırır və uzunmüddətli istismar xərclərini azaldır.
1. Bəzi kəpənək klapanları üçün nə üçün uzadılmış gövdə lazımdır?
Uzatılmış gövdə, klapan gövdəsi yerin altında, izolyasiya təbəqələrinin içərisində və ya əlçatmaz yerlərdə quraşdırıldıqda klapan ötürücünün əlçatan qalmasına imkan verir.
2. Gövdə uzadılması uzunluğu fərdiləşdirilə bilərmi?
Bəli. Əksər istehsalçılar boru kəmərinin dərinliyinə, izolyasiya qalınlığına və istismar tələblərinə əsaslanaraq fərdiləşdirilmiş gövdə uzunluqlarını təmin edirlər.
3. Uzadılmış gövdəli kəpənək klapanları yüksək temperatur sistemləri üçün uyğundurmu?
Bəli, iş istiliyinə tab gətirmək üçün müvafiq materiallar və sızdırmazlıq komponentləri seçildiyi təqdirdə.
4. Standart kəpənək klapan ilə uzadılmış gövdəli versiya arasında fərq nədir?
Əsas fərq, uzaqdan və ya yüksək mövqedən işləməyə imkan verən klapan diskini ötürücü ilə birləşdirən daha uzun sapdır.
Genişləndirilmiş gövdəli kəpənək klapanları standart klapanlara asanlıqla daxil olmaq mümkün olmayan sənaye boru kəmərləri üçün effektiv həll yolu təqdim edir. Gövdəni izolyasiya təbəqələrinin və ya yeraltı qurğuların üstündə uzatmaqla bu klapanlar əməliyyatı asanlaşdırır, təhlükəsizliyi artırır və texniki xidmətin mürəkkəbliyini azaldır.
Kompakt quruluşu, səmərəli axın idarəsi və çevik quraşdırma variantları ilə uzadılmış gövdəli kəpənək klapanları müasir boru kəməri mühəndisliyində mühüm rol oynamağa davam edir. kimi firmaların istehsal etdiyi yüksək keyfiyyətli məhsullarZhongguantələb olunan sənaye mühitlərinin geniş spektrində etibarlı performansı təmin etməyə kömək edir.
İzolyasiya edilmiş boru kəmərləri, yeraltı qurğular və ya xüsusi axına nəzarət sistemləri üçün etibarlı həll yolu axtarırsınızsa, bizim mühəndis komandamız kömək etməyə hazırdır.Bizimlə əlaqə saxlayınBu gün fərdiləşdirilmiş Genişləndirilmiş Kəpənək Vana həlləri haqqında daha çox məlumat əldə edin və Zhongguan-ın layihənizi necə dəstəkləyə biləcəyini kəşf edin.
