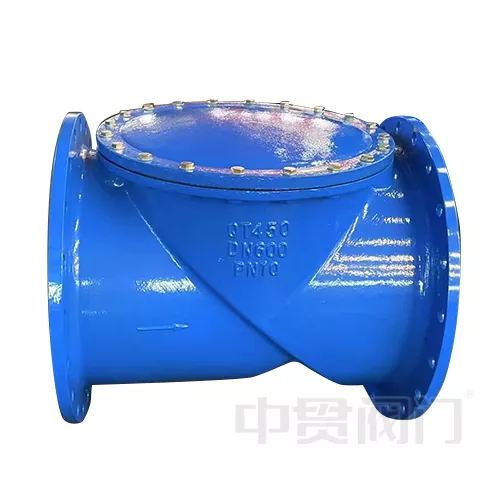

Geri dönməyən qapaq dizaynlı yelləncək yoxlama klapan

Qaytarılmayan Qapaq Dizaynı Yelləncək Yoxlanışı yüksək axın sistemləri (diametri DN50-DN1200, təzyiq PN16-PN40), özünü yağlayan menteşələrlə təchiz olunmuş tam çuxurlu axın kanalı (axınma əmsalı Cv: 0,2-0,5) üçün nəzərdə tutulmuşdur, tərkibində ≤5 mm olan və bərk hissəciklər üçün uyğun olan abraziv mühitləri idarə edə bilir, temperaturu 3℃ arasında dəyişir. 400 ℃. 316L paslanmayan poladdan, dupleks poladda mövcuddur. Yaysız dizayn texniki xidmət dövrünü 8 ildən çox müddətə uzadır və onun performansı ənənəvi qaldırıcı yoxlama klapanlarının performansını xeyli üstələyir. O, neft boru kəmərləri, elektrik stansiyalarının kondensasiya sistemləri və kimyəvi aşındırıcı mühit ssenariləri üçün uyğundur

Struktur dizaynı və iş prinsipi

Geri dönməyən qapaq dizaynı yelləncək yoxlama klapan Struktur dizaynı və iş prinsipi əsasən üç hissəyə bölünə bilər. Əvvəlcə əyilmiş qapaq, geri dönməyən qapaq dizaynı yelləncək yoxlama klapan paslanmayan poladdan və ya dupleks poladdan, qalınlığı borunun diametrinin 1/5 ~ 1/8-i və səthi sərt xrom örtüklü ola bilər. Üst menteşə pin vasitəsilə klapan gövdəsinə bağlanır, əyilmə bucağı adətən 5 ° ~ 15 ° dir və tez açılma dərəcəsinə çatır.

Sonrakı o, Aşağı müqavimətli axın kanalında təqdim olunur, çünki Tam buruq dizaynına malikdir (Tam Buruq), axın müqavimət əmsalı (Kv dəyəri) ənənəvi qaldırıcı yoxlama klapanlarından 40% ~ 60% aşağıdır; Həmçinin, qanadın açılması bucağı 75°~85°-ə çatır, turbulentlik nəticəsində yaranan təzyiq itkisini azaldır və böyük axın ssenariləri (məsələn, DN1200 su kəmərləri) üçün uyğundur.

Müxtəlif Sızdırmazlıq sisteminə malikdir, Qaytarılmayan Qapaq Dizaynı Swing Yoxlama Valf oturacağı EPDM, NBR və ya metal sərt möhürlərdən seçilə bilər və sızma səviyyəsi API 598 Class IV standartına cavab verir; Bağlandıqda, qapaq və sızdırmazlıq səthi arasındakı təmas müddəti≤0,2 saniyədir, bu da su çəkicinin təsirinin qarşısını alır. Orta irəli axdıqda, təzyiq klapan diskini açmaq üçün itələyir; axın sürəti sıfıra qayıtdıqda və ya əksinə axdıqda, klapan diski öz çəkisi və əks təzyiq fərqi səbəbindən avtomatik olaraq bağlanır.

Tipik tətbiq sahələri:

1. Su bitkisi

2. Xam neft boru kəmərləri üçün nasos çıxışının əks axınının qarşısının alınması;

3. İstilik elektrik stansiyaları üçün kondensatın bərpası sistemi;

4. Kanalizasiya təmizləyici qurğular üçün lilin qaytarılmasına nəzarət;

5. Kimya zavodlarında aşındırıcı mühitlər (məsələn, 50% sulfat turşusu) üçün tutma mühafizəsi.
