Çuqun vafli ikili boşqablı yoxlama klapan

Dəmir Gofret Dual Plate Check Valve kommersiya kompleksinin kondisioner sistemində soyudulmuş suyun geri axması nəticəsində yaranan nasos gövdəsinin vibrasiyasını uğurla yatıran DN200 modeli kimi hündürmərtəbəli binalardakı nasos çıxışlarında, mərkəzi istilik şəbəkələrində və qida emalı və təmizləmə sistemlərində yaxşı performans göstərmişdir. Onun aşağı axın müqaviməti (Cv dəyəri 0,6~1,2) və texniki xidmət tələb olunmayan xüsusiyyətləri onu aşağı təzyiq ssenarilərində həm iqtisadi səmərəlilik, həm də etibarlılıq baxımından üstünlük verilən avadanlıq halına gətirir.

Struktur və dizayn xüsusiyyətləri

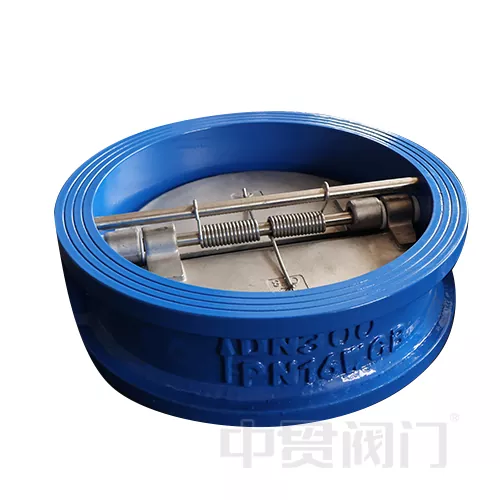

çuqun Gofret Dual Plate çek Valf var İki simmetrik yuvarlaq klapan plitələri (material: çevik dəmir) yay menteşələri ilə bağlanır və qalınlığı diametrin 1/10 ~ 1/12 hissəsidir, bu, ilk xüsusiyyət idi, Cüt Yaylı Köməkçi Disk.

Çuqun gövdəsi (ASTM A48 Class 35B) flanşlı çek klapanlardan 40% daha yüngül və 60% daha qısadır, bu da onu məhdud məkanlarda quraşdırmaq üçün əlverişli edir. Və sıxma interfeysi EN 1092-2-yə uyğundur və PN10-PN16 təzyiq siniflərini dəstəkləyir.

Sonuncusu Aşağı fırlanma momenti açılış və bağlanmadır. Optimallaşdırılmış yay ön yüklənməsi, diskin açılması təzyiqi≤0,05 bar, bağlanma reaksiya müddəti≤0,5 saniyə və axın müqavimət əmsalı (Kv dəyəri) 0,6~1,2-dir ki, bu da nasosun çıxışında əks axın və aşağı təzyiq sistemi üçün uyğundur.

Performans üstünlükləri və tətbiqi

1. İqtisadiyyat və davamlılıq arasında balans:

Çuqun materialının qiyməti paslanmayan poladdan hazırlanmış klapanların 1/3-ə bərabərdir və örtük qorunması vasitəsilə pH 6~9 olan zəif korroziyalı mayelərə (məsələn, soyuducu su və məişət kanalizasiyası) tab gətirə bilər;

Dizayn ömrü ≥10 ildir və texniki qulluq yalnız klapan lövhəsinin müntəzəm təmizlənməsini tələb edir.

2. Su çəkicinin aşağı riski:

Dəmir Gofret Dual PlateCheck Valve içərisindəki ikiqat klapan lövhəsi axın sürətinin qəfil dəyişməsinin səbəb olduğu boru kəmərinə təsirini azaltmaq üçün mərhələlərlə bağlanır və ölçülmüş su çəkic təzyiqinin pik dəyəri 50% ~ 70% azaldılır;

3. Geniş Uyğunluq:

Tətbiq olunan temperatur diapazonu -20°C~120°C, dəstək suyu, yağ və aşağı konsentrasiyalı kimyəvi maddələr (məsələn, etilen qlikol məhlulu);

Çuqun, PVC və ya karbon polad borular üçün şaquli və ya üfüqi şəkildə quraşdırıla bilər (conta tələb olunur).
