NDT, Qeyri-dağıdıcı Test üçün qısadır. Adından da göründüyü kimi, sınaq obyektinin (klapan, boru və ya qaynaq kimi) daxili və səth qüsurlarının (məsələn, çatlar, məsaməlilik, şlak daxilolmaları) onu zədələmədən və ya sındırmadan yoxlamaq kimi xidmət edən mühəndislik texnikasıdır.
Klapanı "CT scan" və ya "ultrasəs" ilə müqayisə edir. Necə ki, həkim xəstəni cərrahiyyə əməliyyatı etmədən daxili orqanlara diaqnoz qoya bilər. NDT klapan materialının dərinliklərində olan qüsurları onu kəsmədən yoxlaya bilər.
NDT nə üçün vacibdir?Vanalar?
Klapanın sınağında qabıq möhkəmliyi testi və oturacaq sızdırmazlığı testi klapan funksiyalarının tələb olunan olub-olmadığını təsdiqləyir. NDT, əksinə, klapanın "material sağlamlığını" təsdiqləyir. Tərkibində kiçik daxili çatlar və ya məsaməlilik olan klapan gövdəsi materialı uzun müddət yüksək təzyiq, yüksək temperatur və ya korroziyaya məruz qalan mühitə məruz qaldıqdan sonra ani qırılma riski altındadır və bu ciddi qəzaya səbəb olur. Nəticədə, NDT əsasən xam tökmələri, döymələri və bitmiş qaynaqları yoxlamaq üçün istifadə olunur. O, klapanların təhlükəsizliyini və etibarlılığını təmin etmək üçün ən başlıca təminat kimi xidmət edir.

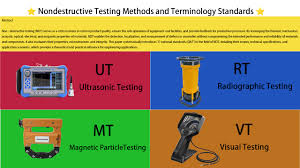

Valf Sənayesində Ən Populyar NDT Metodları
| Metodun adı |
İxtisar |
İş prinsipi |
Əsas aşkarlanan qüsurlar |
Ümumi Valf Tətbiqləri |
| Radioqrafik test |
RT |
X-şüaları və ya qamma şüaları komponentə nüfuz edir və daxili qüsurların sıxlıqda ziddiyyətlər kimi təzahür etdiyi filmə bir şəkil yazır. |
Daxili qüsurlar: gözeneklilik, şlak daxilolmaları, büzülmə boşluqları, çatlar. |
Klapanın gövdəsi tökmələrinin, eləcə də klapanlar və boru kəmərlərində qaynaqların daxili bütövlüyünün yoxlanılması. |
| Ultrasonik Test |
UT |
Komponentə göndərilən yüksək tezlikli səs dalğalarından istifadə edir. Geri sıçrayan dalğaları təhlil edərək, hər hansı bir qüsurun vəziyyəti və ölçüləri təhlil edilə bilər. |
Daxili qüsurlar: çatlar, laminasiyalar, birləşmənin olmaması. Planar qüsurlara (çatlaqlar kimi) RT-dən daha həssasdır. |
Qalın divarlı klapanlara xüsusi diqqət yetirməklə, klapan gövdələrinin və kapotların divar qalınlığının və daxili çatlarının yoxlanılması. |
| Maqnit Hissəcik Testi |
MT |
Yalnız karbon poladı kimi ferromaqnit maddələrə tətbiq edilir. Hissə maqnitlənir və qüsurlar maqnit hissəciklərini cəlb edən, görünən bir göstərici meydana gətirən sızma sahəsinə səbəb olur. |
Səth və səthə yaxın qüsurlar: çatlar, tikişlər, dövrələr. |
Söndürmə çatları, daşlama çatları və ya digər proseslər üçün klapanların səth vəziyyətinin monitorinqi. |
| Maye Nüfuz Testi |
PT |
Komponentin səthinə yüksək nüfuz edən maye tətbiq olunur. Kapilyar hərəkət onun səthlə əlaqəli qüsurlara sızmasına səbəb olur. Nəticədə, qüsuru aşkar edərək, nüfuz etmək üçün bir inkişaf etdirici istifadə olunur. |
Səthi qıran qüsurlar: çatlar, sancaqlar, soyuq bağlamalar. |
Ostenitik paslanmayan poladdan (ferromaqnit olmayan təbiətinə görə MT üçün uyğun deyil), eləcə də qeyri-maqnit ərintisi klapanların səthinin qiymətləndirilməsi. |
