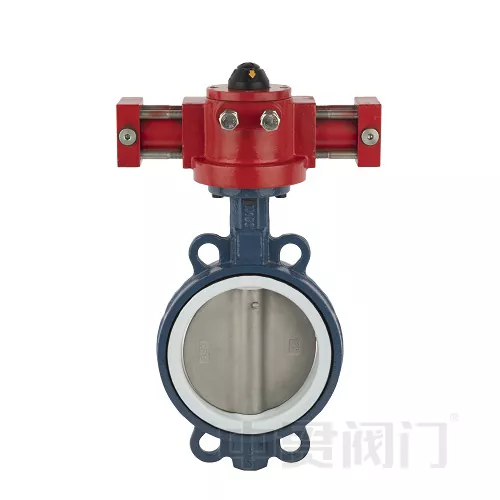

Hidravlik aktuator konsentrik kəpənək klapanı

Hidravlik aktuator konsentrik kəpənək klapanı axını idarə etmək üçün mərkəzi bir şaftın ətrafında fırlanan bir disk ilə xarakterizə olunur, hidravlik aktuatorlar klapanı hərəkət etdirmək üçün maye təzyiqindən istifadə edir. Bu birləşmə müxtəlif tətbiqlərdə maye axınının dəqiq və güclü nəzarəti üçün imkan verir, xüsusən də avtomatlaşdırma istənildiyi və daha yüksək torvalar lazımdır.

I. İş prinsipi

Sənaye maye idarəetmə sistemləri kəpənək klapanlarını açaraq bağlanaraq axını tənzimləyir. Hidravlik kəpənək klapanı, 90 ° fırlanma hərəkəti başa çatdırmaq üçün maye təzyiqini mexaniki enerjiyə çevirərək, maye təzyiqini mexaniki enerjiyə çevirmək üçün bir hidravlik sürücü sistemindən istifadə edir. Elektrik / pnevmatik aktuatorlarla müqayisədə hidravlik sistem daha yüksək tork çıxışı və daha yaxşı təsir müqavimətini təmin edir.

II. Əsas quruluş və funksiyalar

Vana bədən komponentləri

Disk: 90 ° dönərək axını yolunu açır və bağlayır.

Valve Stem: aktuatoru diskə birləşdirən əsas ötürmə komponenti.

Sızdırmazlıq sistemi: EPDM yumşaq möhür klapan kreslosu sıfır sızmasını təmin edir.

Bağlantı metodu: Flanged / gofret dizaynı (ANSI / EN standartlarına uyğun).

Hidravlik aktuator

Neft təzyiqi bir piston silindrini, xətti qüvvəni çıxarmaq üçün bir piston silindrini idarə edir → fırlanma torkuna çevrilir.

Standart 90 ° vuruş, cavab müddəti ≤ 3 saniyə.

İsteğe bağlı bir aktyorluq (yaz dönüşü) və ya cüt hərəkət edən (iki istiqamətli hidravlik sürücü).

III. Texniki üstünlüklər
