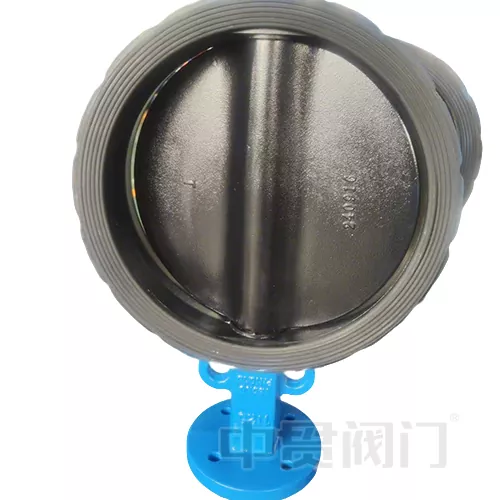

En593 dizayn standart kəpənək klapanı

Avropadakı sənaye klapanları sahəsində vacib bir xüsusiyyət olaraq, EN593 dizayn standartı, metal kəpənək klapanlarının dizaynı, istehsalı və sınanması üçün sistemli bir çərçivə təqdim edir. Bu məqalə standartın əsas tələblərini dərindən təhlil edəcək və sənaye ssenarilərində bu Standard (EN 593 Dizayn standart kəpənəyi kəpənək klapan) olan kəpənək klapanlarının texniki üstünlüklərini araşdıracaqdır.

En593 standartının əsas spesifikasiyaları

EN593 Avropa Standartlaşdırma Komitəsi tərəfindən hazırlanmışdır və təcrid, tənzimləmə və idarəetmə funksiyalarını əhatə edən flağlanmış və ya butt-qaynaqlı boru kəməri sistemlərində metal kəpənək klapanlarının dizaynına tətbiq olunur. Texniki məqamlarına aşağıdakılar daxildir:

Təzyiq və ölçü aralığı:

1. Nominal təzyiq (PN): 2.5 ilə 40 bar; Amerika standart dərəcəsi (sinif): 150 ilə 300;

2. Nominal diametri (DN): DN20-ə DN2400, 2,4 metr diametrli dizayn (DN2400) maksimum dəstəyi ilə;

3. Xüsusi tətbiqlər (məsələn, prosesə nəzarət) EN1349 və EN60534-2-1 əlavə standartlara istinad edir.

Maddi və struktur tələbləri:

1. Vana gövdəsi korroziyaya davamlı metaldan (karbon polad, paslanmayan polad və ya dupleks polad kimi) və 10204 material sertifikatına cavab vermək;

2. Valve kökü və kəpənək boşqabında burulma gücü olmalıdır və klapan oturacaq möhürü yumşaq möhürlərə (epdm / fkm) və ya metal-metal sərt möhürlərə uyğunlaşdırılmalıdır;

3. Flanş bağlantısı ölçüləri qlobal bir-birinin əvəzini təmin etmək üçün EN 558 standartını ciddi şəkildə izləyir.

Performans testi xüsusiyyətləri:

1. Sızdırmazlıq testi: ISO 5208 standartına görə, sıfır sızma qiymətləndirilən təzyiq 1,1 dəfə də əldə edilir;

2. Əməliyyat Torku Doğrulama: aktuator quraşdırıldıqdan sonra 1000 açılış və bağlanış dövrü testlərindən keçməlidir və fırlanma anı dəyişikliyi5%;

3. Təzyiq Güc Testi: Vana gövdəsi, 3 dəqiqə deformasiya olmadan pn təzyiqindən 1,5 dəfə bir hidrostatik təzyiq testinə tab gətirməlidir

Ouren593 dizayn standart kəpənək kleypi bu standartı ciddi şəkildə izləyin, digər standartları təsdiqləməli olsanız, sadəcə bizimlə əlaqə saxlayın.

Texniki üstünlüklər

Texniki üstünlüklər:

EN593 Standard (EN593 Dizayn Standard Butterfly kleymət) ilə uyğun olan kəpənək klapanı aşağıdakı ssenarilərdə yaxşı yerinə yetirir:

Sərt mediaya uyğunlaşma:

1. Kəpənək boşqab səthini halar, ptfe və ya metal örtüklü, güclü turşu, yüksək temperaturlu buxar və aşındırıcı dənəvər media ilə tab gətirə bilər;

2. Məsələn, DN1600 klapanı 150 ℃ və PN16-da bir neft-kimya zavodunun kükürdün bərpası sistemində PN16 şəraitində H2S korroziyasına tab gətirə bilər.

Yüksək səmərəli möhürləmə dizaynı:

1. İki istiqamətli sızdırma quruluşu (ikiqat eksantrik və ya üçlü eksantrik) açılışın sürtünməsini azaldır və qapaq kreslosunun həyatını artırır;

.

Ağıllı yeniləmə potensialı

1.. Standartlaşdırılmış ISO5211 kvadrat kilfeti (F05-F25) elektrik / pnevmatik aktuatorların sürətli inteqrasiyasını dəstəkləyir;

2. İşlərin sənaye interneti (iiot), klapan torku, temperatur və sızma xəbərdarlıq məlumatları real vaxtda izlənilə bilər.
