Gofret tipli əlaqə klapanların bərkidilməsi üsuludur (xüsusiləkəpənək klapanları,yoxlama klapanlarıvə s.) uzun boltlar istifadə edərək boru flanşları arasında. Onun müəyyənedici xüsusiyyəti: klapanın öz inteqral flanşları yoxdur; bunun əvəzinə ortada klapanı təmin etmək üçün uzun boltlar iki borunun flanşlarından keçir.

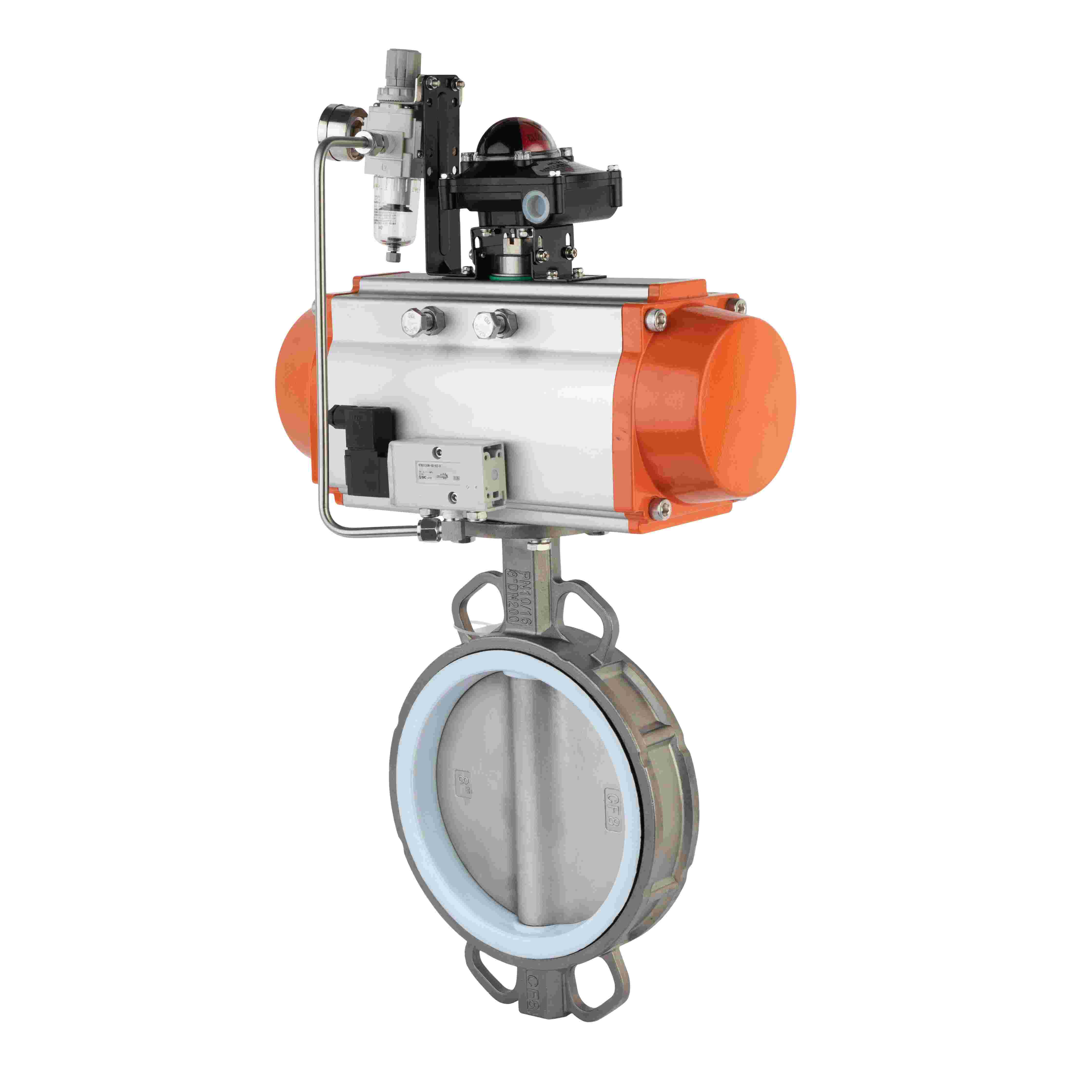

Valf: Valf gövdəsində flanş bolt deşikləri yoxdur, yalnız hamar yerləşdirmə üzü var. Ümumi nümunələr: vafli kəpənək klapanları, vafli yoxlama klapanları.
Boltlar: Tipik olaraq hər iki boru flanşının bolt deliklərindən keçmək üçün kifayət qədər uzunluqda olan boltlar və ya boltlar vasitəsilə.
Boru Flanşları: Boru ucları standart flanşlarla təchiz olunmalıdır.
Qoz-fındıq: sıxmaq üçün istifadə olunur.
Gofret klapanını iki borunun flanşları arasında yerləşdirin.
Bir boru flanşının bolt delikləri vasitəsilə uzun boltlar → vafli klapan gövdəsindəki kalibrləmə dəlikləri vasitəsilə → əks boru flanşının bolt dəlikləri vasitəsilə daxil edin.
Hər iki ucunda qoz-fındıqları bərkidin. Fındıq bərkidildikcə, iki boru flanşı birlikdə çəkilir.
Bu sıxma qüvvəsi flanşlar arasında klapanı möhürləyir, sızdırmazlıq interfeysini təşkil edən contalar (və ya klapanın daxili elastik möhürü) ilə.
| Xüsusiyyət |
Gofret Tipi |
Flanşlı (Ənənəvi) |
| Boltlar |
uzun boltlar; flanş deşikləri ilə eyni sayda |
İki dəst boltlar/qozlar (hər flanş üçün bir) |
| Valf konstruksiyası |
Yüngül, nazik, yığcam |
Ağır, uzun, ayrılmaz flanşlı |
| Quraşdırma/çıxarma |
Klapanı çıxarmaq üçün hər iki tərəfi ayırmağı tələb edir |
Bir flanşı açaraq klapanı çıxara bilər |
| Xərc |
Klapanın aşağı qiyməti; boru flanşları hələ də tələb olunur |
Daha yüksək klapan + flanş qiyməti |
| Çəki |
İşıq; böyük diametrlər üçün idealdır |
Ağır |
| Sızma yolları |
Daha az (iki sızdırmazlıq üzü: hər tərəfdən klapandan flanşa) |
Daha çox (dörd üz: iki flanşlı conta və iki flanş-valf) |
