Gofret Tipi Bağlantı nədir?(2)

Gofret tipli birləşmə bərkidilmə üsuludurklapanlar(xüsusiləkəpənək klapanları, yoxlama klapanlarıvə s.) uzun boltlar istifadə edərək boru flanşları arasında. Onun müəyyənedici xüsusiyyəti: klapanın öz inteqral flanşları yoxdur; bunun əvəzinə ortada klapanı təmin etmək üçün uzun boltlar iki borunun flanşlarından keçir.

1.Əsas Üstünlüklər və Dezavantajlar

Üstünlüklər:

Yerə qənaət: Gofret klapanının uzunluğu (üz-üzə ölçü) flanşlı klapanın 1/3-dən 1/4-ə qədərdir.

Xərclərin azaldılması: Vana gövdəsində iki ayrılmaz flanşın döyülməsini/emalı aradan qaldırır.

Yüngül: Xüsusilə böyük diametrlər üçün (məsələn, DN200 və yuxarı) qaldırıcı avadanlıq olmadan əl ilə idarə oluna bilər.

Dezavantajları:

Müstəqil olaraq çıxarıla bilməz: Gofret klapanı əvəz etmək üçün hər iki boru flanşı ayrılmalıdır (yəni, boru bir-birindən ayrılmalıdır). Buna görə də, o, boruların tıxaclarında və ya yalnız bir tərəfin əlçatan olduğu yerlərdə istifadə edilə bilməz.

Yaxşı uyğunlaşma tələb olunur: Yanlış düzülməmiş boru flanşları klapanı bükə bilər və möhürlərin sıradan çıxmasına səbəb ola bilər.

Çox yüksək təzyiq üçün deyil: Adətən aşağı və orta təzyiqdə istifadə olunur (≤ PN40 / Class 300); ultra yüksək təzyiq klapan gövdəsini təhrif edə bilər.

2. Ümumi proqramlar

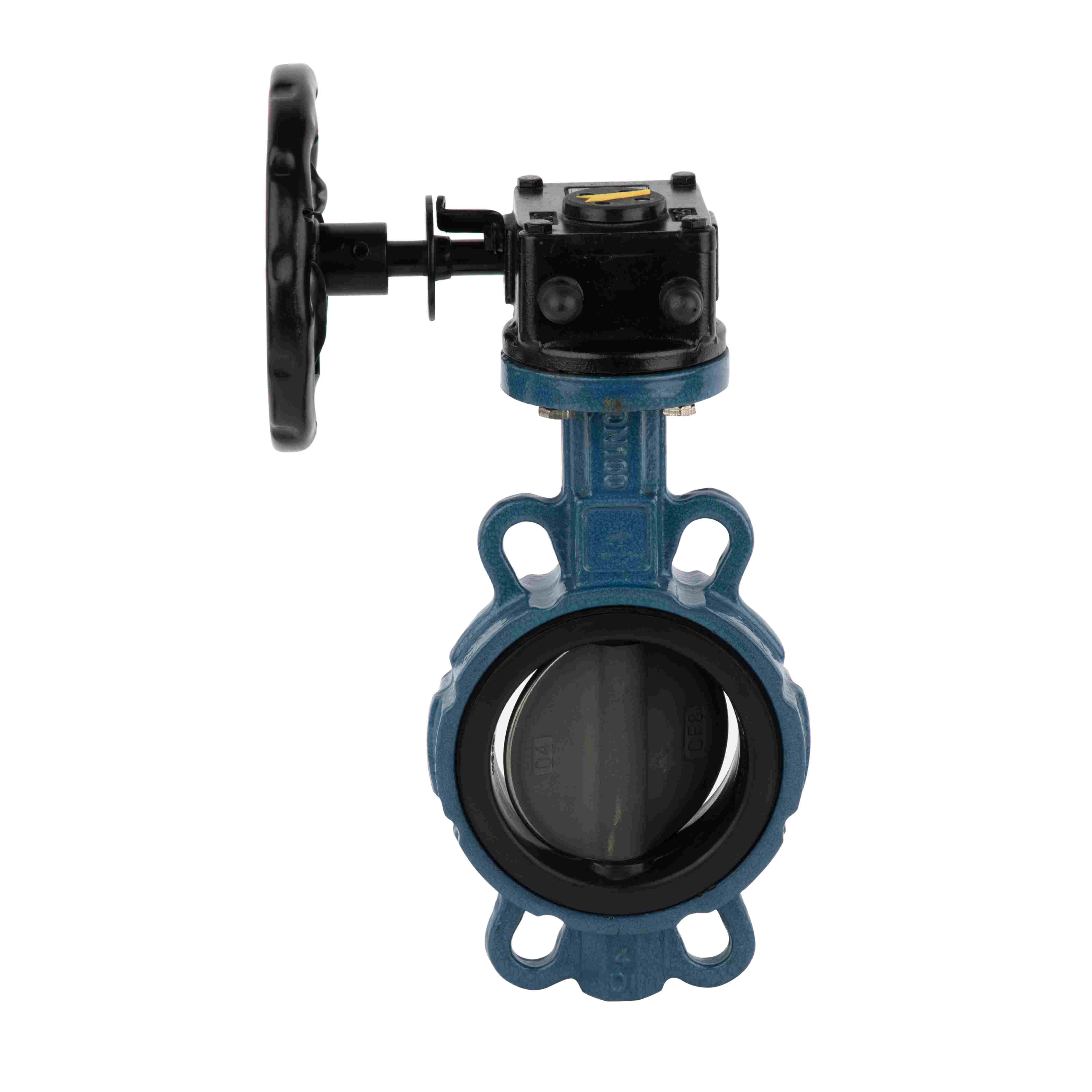

Vafli kəpənək klapanları: Suyun təmizlənməsi, HVAC, yanğından mühafizə sistemləri – aşağı qiymətə və asan quraşdırmaya görə geniş yayılmışdır.

Gofret yoxlama klapanları: Geri axının qarşısını almaq; flanşlar arasında birbaşa sıxışdırılmış yelləncək yoxlama klapanlarından daha qısadır.

Gofretli astarlı klapanlar: Korroziyaya davamlı tətbiqlər.

3. Quraşdırma Qeydləri

Boltun uzunluğu dəqiq hesablanmalıdır:

2 × boru flanşının qalınlığı + klapanın üz-üzə uzunluğu + 2 × conta qalınlığı + 2 × qozun hündürlüyü

Müvafiq vafli qoşulma standartlarından (məsələn, EN 593, API 609, GB/T 12238) müvafiq boru flanş standartları ilə (məsələn, GB/T 9119, HG/T 20592) istifadə edin.

Diskin bağlanmasına səbəb ola biləcək qeyri-bərabər sıxılmanın qarşısını almaq üçün bolt fırlanma momentini bərabər tətbiq edin (kəpənək klapanlarında ümumi problem).

Xülasə

Gofret tipi, yüngül çəkiyə, aşağı qiymətə və sürətli quraşdırmaya yönəlmiş bir əlaqə dizaynıdır. O, mahiyyət etibarilə klapanı iki boru flanşı arasında "sıxılmış komponent" kimi qəbul edir. Seçim zamanı təzyiq dərəcəsi, texniki xidmətə giriş və çıxarılma tezliyi nəzərə alınmalıdır.
